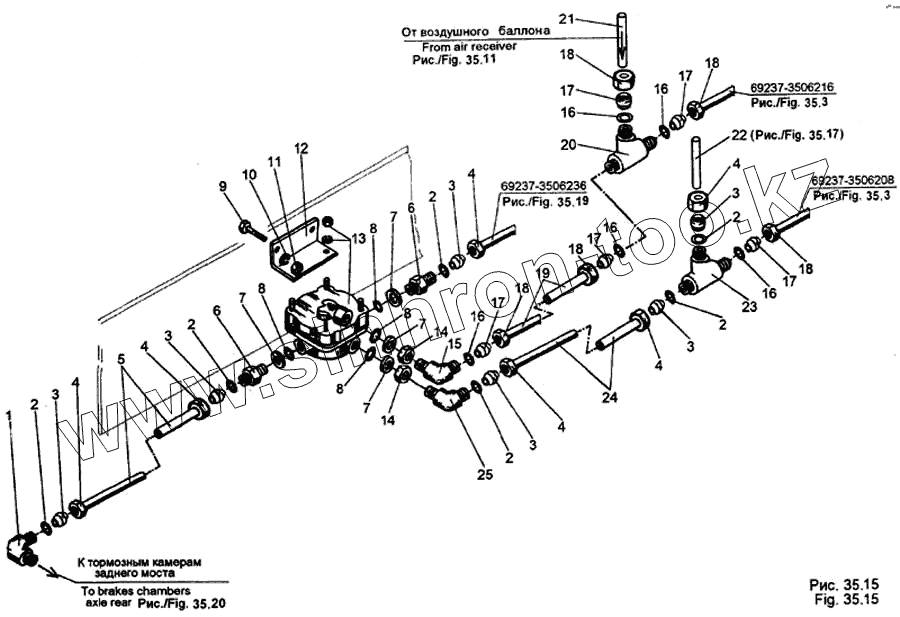

Каталог запасных частей к технике: МЗКТ-65158. Установка клапана ускорительного заднего

Тип техники

Марка

Модель

Схема

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

Позиция на иллюстрации	Заводской номер детали		Название детали
1	379755		Угольник
2	0000-1602722		Кольцо 012-016-25-2-2
3	379256		Муфта 15
4	405674		Гайка накидная 1-15
5	69237-3506242		Трубопровод L=2250 мм
6	404314		Штуцер
7	376145		Шайба 22
8	0000-3515733		Кольцо 020-025-30-2-2
9	201499		Болт М10-6gх30
10	252136		Шайба 10 ОТ
11	250512		Гайка М10-6Н
12	504В-3518008-И		Кронштейн
13	11-3518010		Клапан ускорительный
14	374939		Гайка М22х1,5-6Н
15	402741		Угольник
16	0000-3506717		Кольцо 008-011-19-2-2
17	379254		Муфта 10
18	405641		Гайка накидная 10
19	69237-3506219		Трубопровод L=600 мм
20	403039		Тройник
21	69237-3506221		Трубопровод L=750 мм
22	69237-3506207		Трубопровод L=1100 мм
23	379117		Тройник переходной 10
24	69237-3506212		Трубопровод L=550 мм
25	402732-10		Угольник

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
