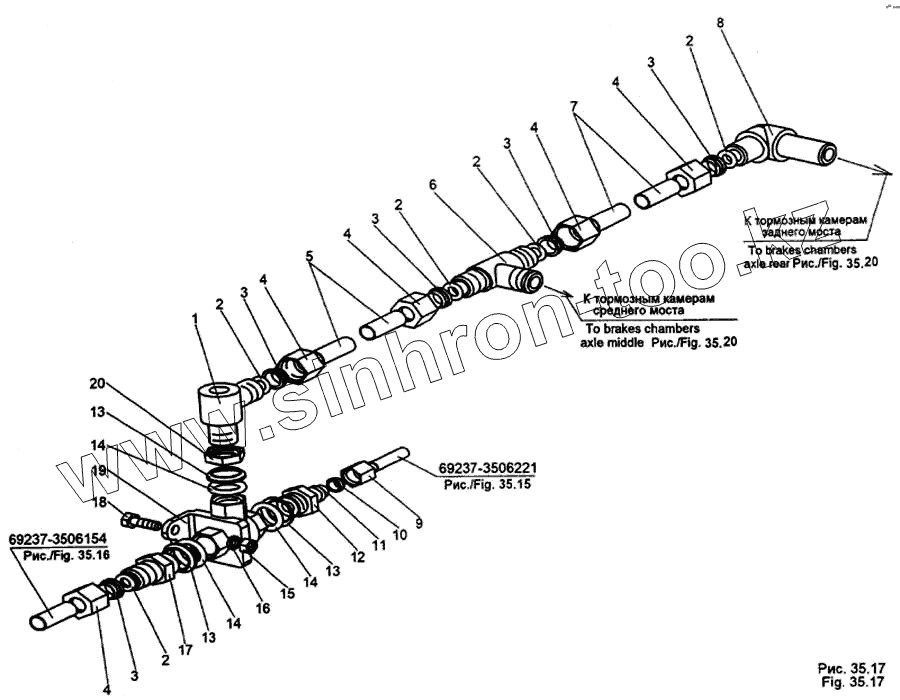

Каталог запасных частей к технике: МЗКТ-65158. Установка клапана двухмагистрального

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

Позиция на иллюстрации	Заводской номер детали		Название детали
1	402732-10		Угольник
2	0000-1602722		Кольцо 012-016-25-2-2
3	379256		Муфта 15
4	405674		Гайка накидная 1-15
5	69237-3506155		Трубопровод L=1100 мм
6	401438		Тройник
7	69237-3506156		Трубопровод L=1950 мм
8	379755		Угольник
9	405641		Гайка накидная 10
10	379254		Муфта 10
11	0000-3506717		Кольцо 008-011-19-2-2
12	404304		Штуцер
13	376145		Шайба 22
14	0000-3515733		Кольцо 020-025-30-2-2
15	250510		Гайка М8х1-6Н
16	252135		Шайба 8Т
17	404314		Штуцер
18	201458		Болт М8-6gх25
19	100-3562010		Клапан двухмагистральный
20	374939		Гайка М22х1,5-6Н
