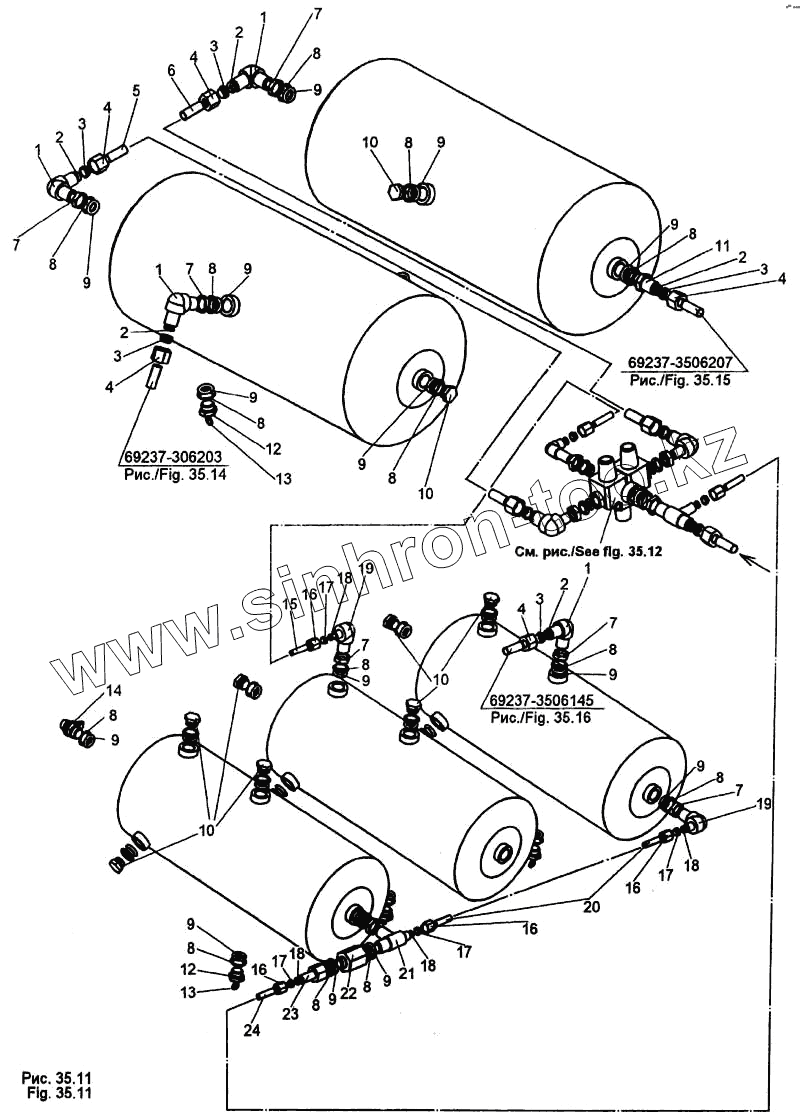

Каталог запасных частей к технике: МЗКТ-65158. Присоединительная арматура к ресиверам

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

8

9

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

Позиция на иллюстрации	Заводской номер детали		Название детали
1	402776		Угольник
2	0000-1602722		Кольцо 012-016-25-2-2
3	379256		Муфта 15
4	405674		Гайка накидная 1-15
5	69237-3506063		Трубопровод L=500 мм
6	69237-3506064		Трубопровод L=1150 мм
7	374939		Гайка М22х1,5-6Н
8	376145		Шайба 22
8	376145		Шайба 22
9	0000-3515733		Кольцо 020-025-30-2-2
9	0000-3515733		Кольцо 020-025-30-2-2
10	378609		Пробка М22х1,5-6h
11	404314		Штуцер
12	100-3513110		Клапан слива конденсата
13	5247Г-3921441		Кольцо
14	13-3515310		Клапан контрольного вывода
15	69237-3506065		Трубопровод L=500 мм
16	405641		Гайка накидная 10
17	379254		Муфта 10
18	0000-3506717		Кольцо 008-011-19-2-2
19	402741		Угольник
20	69237-3506144		Трубопровод L=600 мм
21	403039		Тройник
22	543М-3515075		Клапан обратный
23	404308		Штуцер
24	69237-3506142		Трубопровод L=550 мм

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
