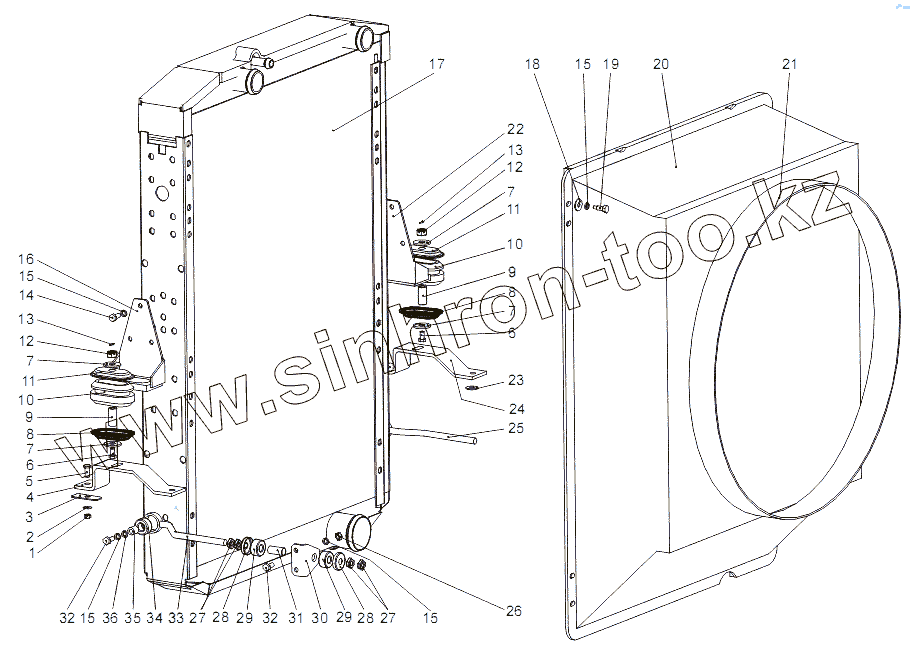

Каталог запасных частей к технике: МЗКТ-65151 "Волат". Установка радиатора

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

6

7

7

7

7

8

8

9

9

10

10

11

11

12

12

13

13

14

15

15

15

15

16

17

18

19

20

21

22

23

24

25

26

27

27

28

28

29

29

30

31

32

32

33

34

35

36

Позиция на иллюстрации	Заводской номер детали		Название детали
1	250512		Гайка М10-6Н
2	252136		Шайба 10 ОТ
3	6923-1302066		Пластина
4	65151-1302553		Кронштейн левый
5	370906		Болт М10-6gх30
6	205465		Болт 2M12x1,25-6gx60
7	252045-10		Шайба 12
8	6430-1302063		Чашка
9	6430-1302124		Втулка распорная
10	6430-1302060		Подушка
11	6430-1302062		Чашка
12	250977		Гайка М12х1,25-5Н6Н
13	258040		Шплинт 3,2х25
14	201454		Болт М8-6gх16
15	252135		Шайба 8Т
16	65151-1302551		Кронштейн
17	65151-1301008		Радиатор
18	252038		Шайба 8
19	201456		Болт М8-6gх20
20	65151-1301214		Кожух радиатора
21	7930-1308068		Уплотнитель
22	65151-1302550		Кронштейн
23	252016		Шайба 14
24	65151-1302552		Кронштейн
25	65151-1302112		Стяжка
26	250510		Гайка М8х1-6Н
27	250615		Гайка М12х1,25-6Н
28	5335-1302063		Чашка малая
29	547А-3723402		Подушка
30	65151-1302111		Кронштейн стяжки
31	500-1302138		Втулка распорная
32	201460		Болт М8-6gх30
33	65151-1302113		Стяжка
34	500-1302139		Буфер
35	64226-1302138		Втулка
36	375531		Шайба 8

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
