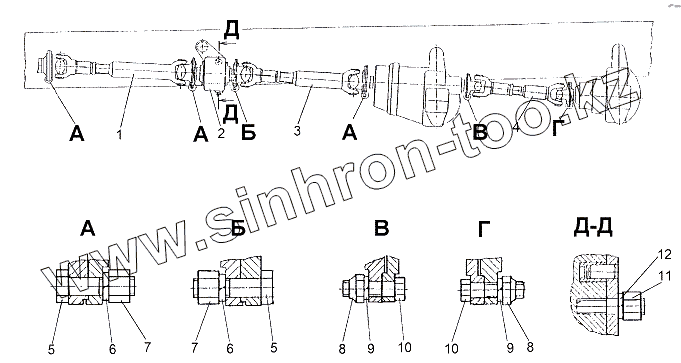

Каталог запасных частей к технике: МЗКТ-65151 "Волат". Установка карданных валов

Тип техники

Марка

Модель

Схема

1

2

3

4

5

5

6

6

7

7

8

8

9

9

10

10

11

12

Позиция на иллюстрации	Заводской номер детали		Название детали
1	69237-2202010-10		Вал карданный
2	69237-2220010		Опора промежуточная
3	79191-2204010		Вал карданный
4	6923-2201010		Вал карданный
5	407197- 01		Болт М14х1.5-6qх50
6	252138		Шайба 14 ОТ
7	374626		Гайка М14х1,5-6Н
8	251646		Гайка М10х1,25-6Н
9	252136		Шайба 10 ОТ
10	201682-10		Болт М10х1,25-6gх40
11	374727		Гайка М16х1,5-5Н6Н
12	252139		Шайба 16 ОТ

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
