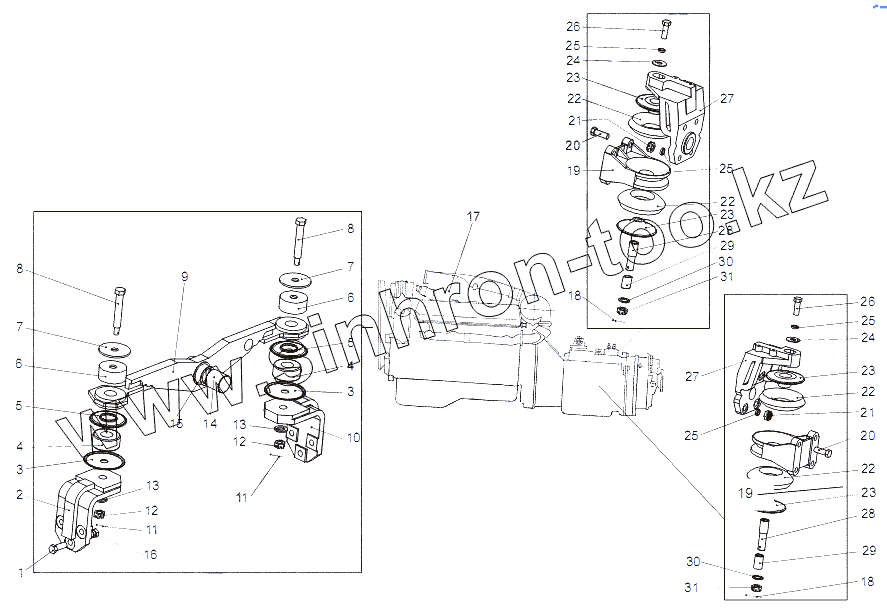

Каталог запасных частей к технике: МЗКТ-65151 "Волат". Установка двигателя

Тип техники

Марка

Модель

Схема

1

2

3

3

4

4

5

5

6

6

7

7

8

8

9

10

11

11

12

12

13

13

14

15

16

17

18

18

19

19

20

20

21

21

22

22

22

22

23

23

23

23

24

24

25

25

25

25

26

26

27

27

28

28

29

29

30

30

31

31

Позиция на иллюстрации	Заводской номер детали		Название детали
1	371342		Болт М16х1,5-6gх50
2	65151-1001054		Кронштейн
3	7909-1001067		Кожух нижний
4	7909-1001025		Амортизатор
5	7909-1001066		Кожух верхний
6	7413-1001025		Амортизатор
7	7413-1001102		Пластина передняя
8	65151-1001125		Стяжка
9	65151-1001012		Балка
10	65151-1001055		Кронштейн
11	258040		Шплинт 3,2х25
12	250870		Гайка М14х1,5-5Н6Н
13	252019-10		Шайба 20
14	69237-1001034		Втулка
15	400416		Кольцо 1А50
16	374634		Гайка М16х1,5-6Н
17	7511-1000140-06		Двигатель ЯМ3-7511.10-06
18	258069		Шплинт 5х36
19	64221-1001049		Кронштейн
20	372703		Болт 3М16-6gх45
21	374635		Гайка М16х1,5-6Н
22	64221-1001029		Амортизатор
23	79092-1001067		Накладка
24	543-1001036		Прокладка
25	252139		Шайба 16 ОТ
26	371330		Болт М16х1,5-6gх30
27	64221-1001046-20		Кронштейн левый
28	64221-1001098		Палец
29	79092-1001068-01		Втулка
30	79092-1001069-01		Прокладка регулировочная
31	250909		Гайка М22х1,5-5Н6Н

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
