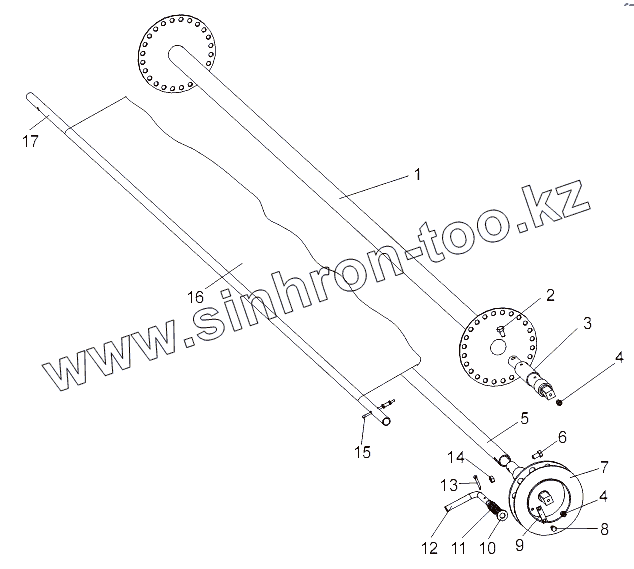

Каталог запасных частей к технике: МЗКТ-65151 "Волат". Установка деталей крепления тента

Тип техники

Марка

Модель

Схема

1

2

3

4

4

5

6

7

8

9

10

11

12

13

14

15

16

17

Позиция на иллюстрации	Заводской номер детали		Название детали
1	65151-8508108		Барабан
2	201454		Болт М8-6gх16
3	65151-8508114		Вал
4	264020		Масленка 1.3.Ц6
5	6515-8508132		Ось
6	370829		Болт 3М8-6gх35
7	6515-8508110		Барабан
8	370515		Болт М5-6gх10
9	6515-8508266		Пластина
10	252007		Шайба 12
11	547А-1727208		Пружина возвратная
12	6515-8508262		Упор
13	258039		Шплинт 3,2х20
14	250510		Гайка М8х1-6Н
15	6515-8508250		Тяга
16	6515-8508053		Полог тента
17	65151-8508136		Поводок

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
