Каталог запасных частей к технике: МЗКТ-65151 "Волат". Платформа 65151-8500020-20

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

7

7

7

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

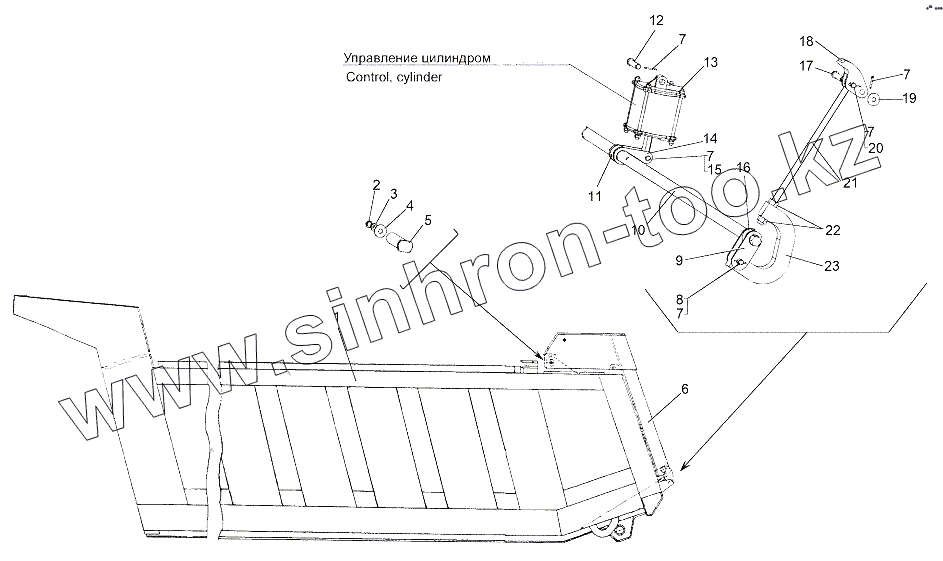

Позиция на иллюстрации	Заводской номер детали		Название детали
1	65151-8500030-20		Платформа
2	201540		Болт М12-6gх30
3	375823-01		Шайба 12.04
4	252137		Шайба 12 ОТ
5	6515-8505266-20		Штырь
6	65151-8503010-20		Борт задний
7	258053		Шплинт 4х25
8	260138		Палец 16х55
9	65151-8505066		Рычаг
10	65151-8505072		Вал
11	258993		Штифт 10х50
12	260137		Палец 16х50
13	6515-8505300		Цилиндр
14	6515-8505102-20		Рычаг
15	260089		Палец 12х40
16	252023-10		Шайба 30
17	260117		Палец 14х65
18	7516-8505050		Запор
19	252046-10		Шайба 14
20	408455-01		Палец 14х45
21	6515-8505052-20		Пластина
22	250560		Гайка М16-6Н
23	65151-8505062		Наконечник

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
