Каталог запасных частей к технике: МЗКТ-65151 "Волат". Платформа 65151-8500020

Тип техники

Марка

Модель

Схема

1

2

3

4

4

4

5

5

6

7

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

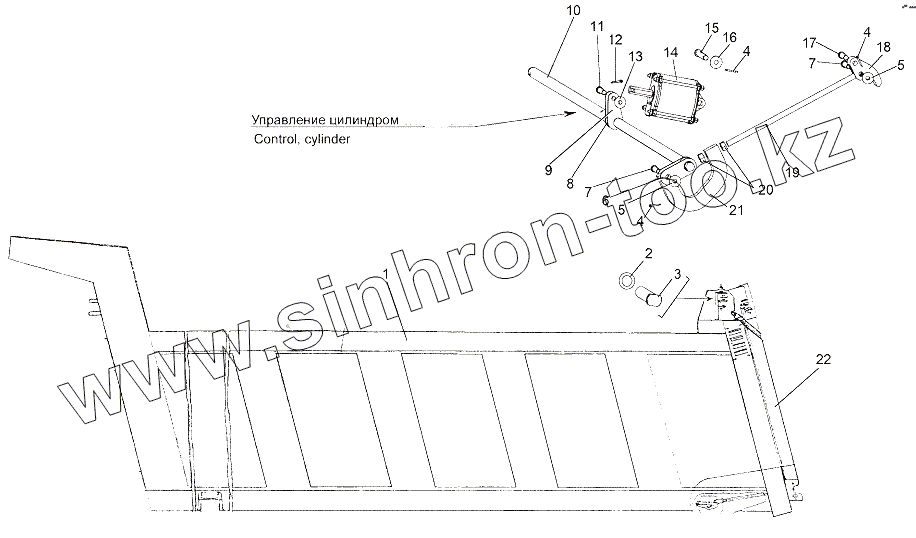

Позиция на иллюстрации	Заводской номер детали		Название детали
1	65151-8500030		Платформа
2	252023-10		Шайба 30
3	7516-8505266		Штырь
4	258053		Шплинт 4х25
5	252046-10		Шайба 14
6	7516-8505066		Рычаг
7	408455-01		Палец 14х45
8	258993		Штифт 10х50
9	7516-8505102		Рычаг
10	65151-8505072		Вал
11	260089		Палец 12х40
12	258038		Шплинт 3,2х16
13	252045-10		Шайба 12
14	6515-8505300		Цилиндр
15	260137		Палец 16х50
16	252047-10		Шайба 16
17	260117		Палец 14х65
18	7516-8505050		Запор
19	7516-8505052		Тяга
20	250560		Гайка М16-6Н
21	7516-8505060		Наконечник
22	65151-8503010		Борт задний

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
