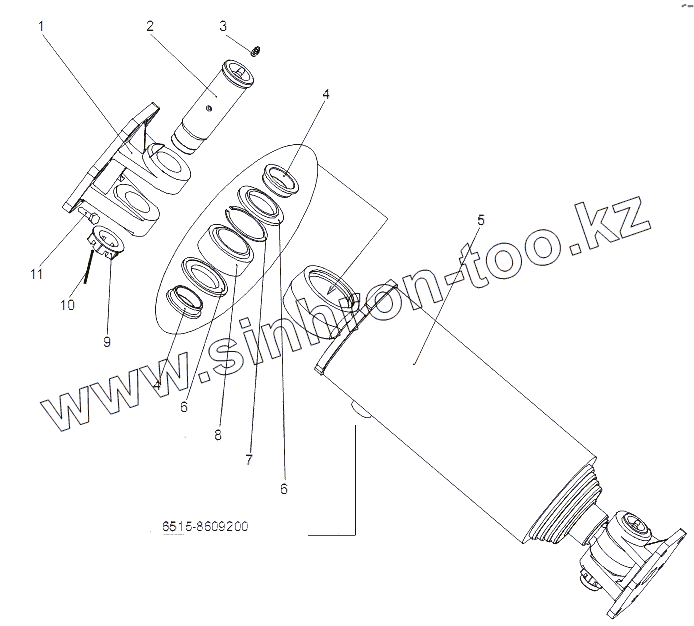

Каталог запасных частей к технике: МЗКТ-65151 "Волат". Гидроцилиндр с кронштейнами 6515-8603008-01

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
6515-8609200
1
2
2
2
2
3
4
4
5
5
5
5
6
6
7
8
8
9
10
11
Позиция на иллюстрации Заводской номер детали Название детали
6515-8609200 6515-8609200 Трубопровод
1 6515-8603056 Кронштейн
2 6515-8603058-20 Палец
2 6515-8603058-30 Палец
2 6515-8603058-22 Палец
2 6515-8603058-21 Палец
3 264020 Масленка 1.3.Ц6
4 6515-8603100 Втулка
5 6515-8603010-04 Гидроцилиндр
5 6515-8603010-05 Гидроцилиндр
5 6515-8603010-08 Гидроцилиндр
5 6515-8603010-09 Гидроцилиндр
6 941-2919026-10 Уплотнитель
7 400468 Кольцо 1Б75
8 0000-3414205 Подшипник ШС-50
8 0000-8603205 Подшипник ШСП-50
9 375155 Гайка М48х1,5-6Н
10 258295 Шплинт 1,6х550
11 372612 Болт 3М16х1,5-6gх38
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
