Каталог запасных частей к технике: МЗКТ-65151 "Волат". Гидроцилиндр 6515-8603010-09

Тип техники

Марка

Модель

Схема

1

4

4

4

5

5

6

7

8

8

9

9

10

11

12

12

13

13

14

15

16

16

17

17

18

19

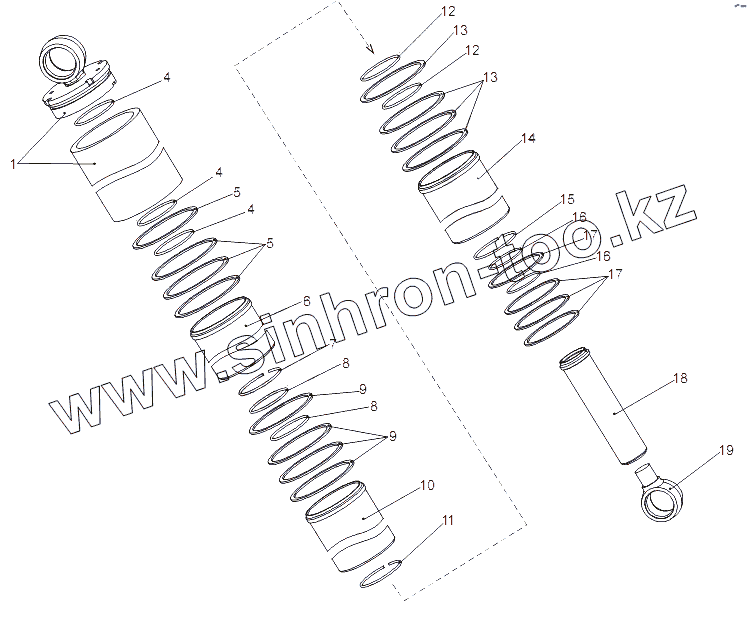

Позиция на иллюстрации	Заводской номер детали		Название детали
1	6515-8603012-50		Корпус
2	6515-8603022-10		Днище
3	6515-8603014-30		Корпус
4	0000-1716811		Кольцо 140-150-58-2-2
5	75165-8603177		Шайба
6	65158-8603044-10		Труба
7	65158-8603064		Кольцо упорное
8	0000-2327806		Кольцо 120-130-58-2-2
9	6525-8603585		Шайба
10	65158-8603042-10		Труба
11	65158-8603062		Кольцо упорное
12	0000-2327800		Кольцо 100-110-58-2-2
13	6525-8603584		Шайба
14	65158-8603040-10		Труба
15	65158-8603060		Кольцо упорное
16	0000-8603790		Кольцо 080-090-58-2-2
17	6525-8603583		Шайба
18	6515-8603030-20		Труба
19	6515-8603024		Головка опоры

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
