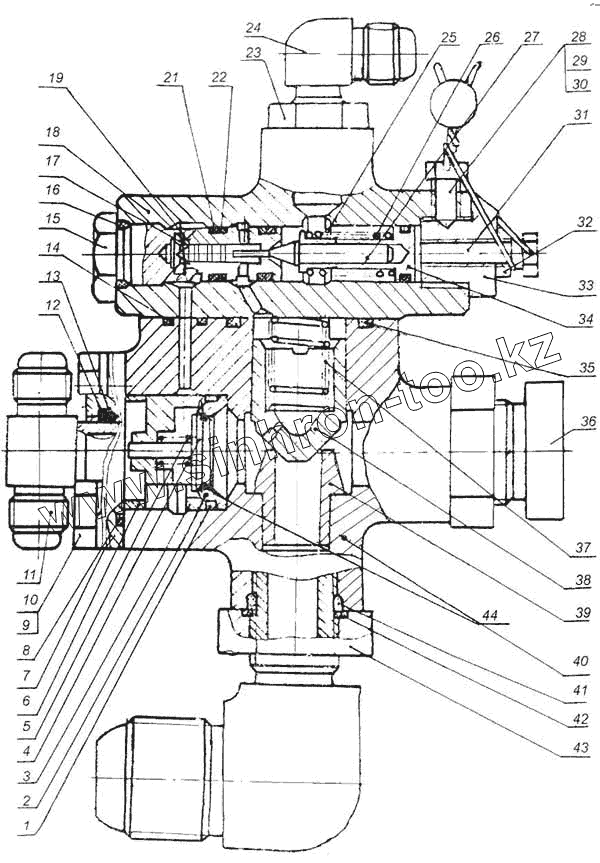

Каталог запасных частей к технике: МоАЗ 7505. Устройство зарядное

Тип техники

Марка

Модель

Схема

7405-3415110

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

Позиция на иллюстрации	Заводской номер детали		Название детали
7406-3415115	7406-3415115		Гайка накидная
7406-3415114	7406-3415114		Корпус
7406-3415112	7406-3415112		Штуцер
7406-3415116	7406-3415116		Кольцо стопорное
008-012-25-2-2	008-012-25-2-2		Кольцо
7405-3415110	7405-3415110		Устройство зарядное
7406-3415112	7406-3415112		Штуцер
1	030-034-25-2-2		Кольцо ГОСТ 18829-73
2	7505-3428048		Седло обратного клапана
3	7505-3428056		Втулка обратного клапана
4	7505-3428053		Клапан обратный
5	7505-3428		Пружина
6	7505-3428030		Втулка распорная
7	7505-3435162		Фланец
8	040-045-30-2-2		Кольцо
9	201501		Болт
10	252136		Шайба
11	7505-3428180		Тройник
12	7505-3405286		Кольцо защитное
13	021-085-25-2-2		Кольцо ГОСТ 18829-73
14	009-012-19-2-2		Кольцо
15	7505-3428068		Заглушка
16	018-022-25-2-2		Кольцо
17	7505-3428060		Седло
18	7505-3428050		Корпус клапана
19	7505-3428052		Стержень
21	012-016-25-2-2		Кольцо
22	7505-3428172		Кольцо защитное
23	7406-3435172		Гайка стопорная
24	7505-3435170		Угольник
25	7505-3428064		Шайба
26	7505-3428054		Пружина клапана
27	7505-3428062		Клапан настройки
28	546П-2915408		Винт стопорный
29	379432		Пломба 4-12 ГОСТ 18677-73
30	258252		Шплинт
31	206502		Болт М8-6gх30 ОСТ 37.001.122-75
32	250510		Гайка
33	7505-3428070		Заглушка
34	7505-3428058		Поршень
35	040-045-30-2-2		Кольцо
36	9585-8609076-10		Штуцер
37	7406-4612022		Пружина
38	7505-3428025-10		Клапан обратный
39	7505-3428035-10		Седло
40	7505-3428015-10		Корпус блока зарядки
41	027-032-30-2-2		Кольцо ГОСТ 18829-73
42	546В-3416080		Кольцо защитное
43	546В-3416078		Гайка стопорная
44	010-014-25-2-2		Кольцо ГОСТ 18829-73

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
