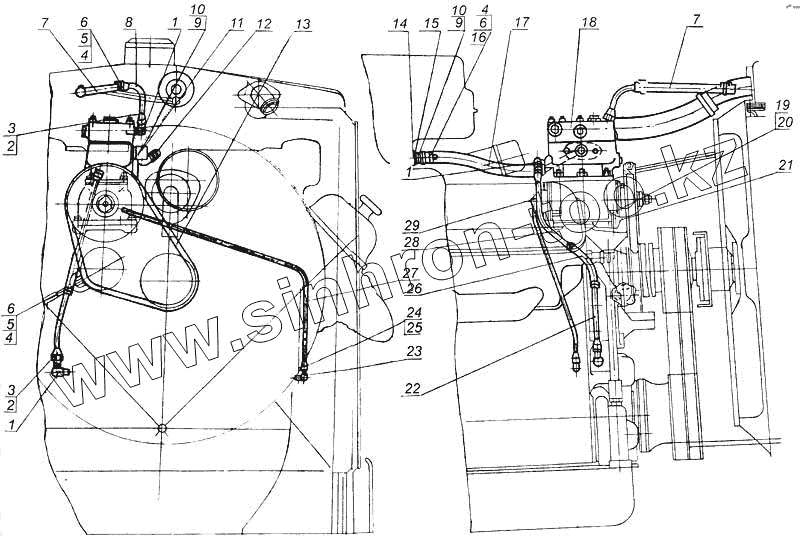

Каталог запасных частей к технике: МоАЗ 7505. Установка компрессора 6441-3500009

Тип техники

Марка

Модель

Схема

1

1

2

2

3

3

4

4

4

5

5

6

6

6

7

7

8

9

9

10

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

Позиция на иллюстрации	Заводской номер детали		Название детали
1	379051-П29		Угольник
2	405641-П29		Гайка соединительная
3	314802-П		Муфта конусная
4	297575-П29		Шплинт
5	297582		Лента
6	297580-П29		Пряжка
7	6401-3509283		Рукав
8	546В-3509285		Трубка
9	201455		Болт
10	252135-П29		Шайба 8Т
11	546-3509239		Прокладка
12	546П-3509240		Патрубок конечный
13	236НБ-1307170		Ремень
14	346-3509238		Прокладка
15	546-3509235		Патрубок начальный
16	297584-П29		Лента стяжная
17	546-3509247		Рукав
18	500-3509015-61		Компрессор
19	201499-П29		Болт М10-6gх30
20	252136-П29		Шайба 10ОТ
21	236-1002283		Прокладка
22	546-3509232		Трубка вторая
23	546П-3509290		Угольник
24	314710-П29		Гайка соединительная
25	314803-П		Муфта конусная
26	546-3509283		Рукав
27	546П-3509264		Трубка
28	546-3509281		Трубка первая
29	379055-П29		Угольник

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
