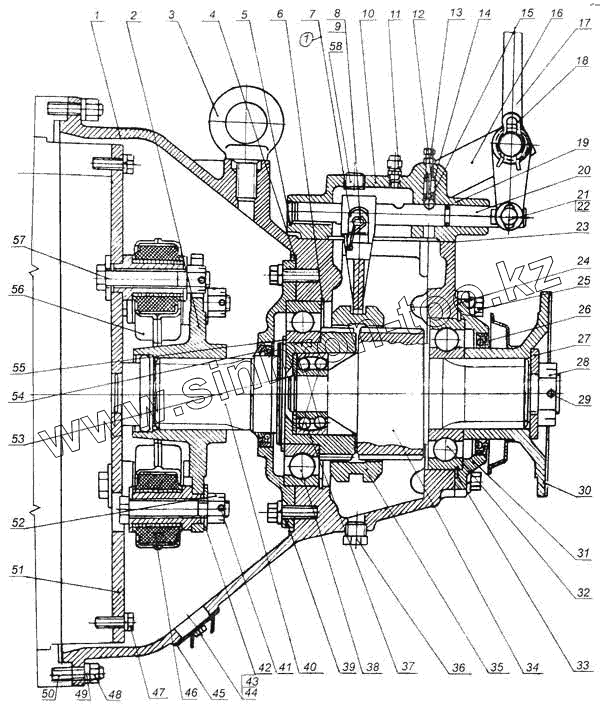

Каталог запасных частей к технике: МоАЗ 7505. Установка гибкой муфты 7505-2208001, 75051-2208001
75051-2208001
7505-2208001
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
50
51
51
52
53
54
55
56
56
57
58
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 75051-2208010 | 75051-2208010 | Механизм отключения трансмисси | |
| 7505-2208010 | 7505-2208010 | Механизм отключения трансмиссии | |
| 75051-2208001 | 75051-2208001 | Установка гибкой муфты | |
| 7505-2208001 | 7505-2208001 | Установка гибкой муфты | |
| 262542 | 262542 | Пробка | |
| 252136 | 252136 | Шайба | |
| 1 | 75051-2208015 | Картер | |
| 1 | 7505-2208015 | Картер | |
| 2 | 7505-2208019 | Фланец | |
| 3 | 546-1601290 | Рым-болт | |
| 4 | 7411-2208034 | Прокладка | |
| 5 | 260309 | Заглушка | |
| 6 | 449795 | Кольцо | |
| 7 | 7411-2208097 | Вилка | |
| 8 | 446901 | Винт | |
| 9 | 258253 | Шплинт | |
| 10 | 7505-2208134 | Картер вилки | |
| 11 | 298430 | Сапун | |
| 12 | 250508 | Гайка | |
| 13 | 522А-2208139 | Стопор | |
| 14 | 529-4202128 | Пружина | |
| 15 | 69.525-100 | Шарик ГОСТ 3722-81 | |
| 16 | 7505-2208230 | Кронштейн в сборе | |
| 17 | 75051-2208238 | Рычаг в сборе | |
| 17 | 7505-2208238 | Рычаг в сборе | |
| 18 | 200-3504030 | Шплинт | |
| 19 | 016-020-25-2-3 | Кольцо ГОСТ 18829-73 | |
| 20 | 7411-2208136 | Шток | |
| 21 | 260088 | Палец | |
| 22 | 258052 | Шплинт | |
| 23 | 7411-2208138 | Прокладка | |
| 24 | 7411-2208044 | Прокладка | |
| 25 | 201544 | Болт | |
| 26 | 2,2-92х120-3 | Манжета ГОСТ 8752-79 | |
| 27 | 529А-2402066 | Шайба | |
| 28 | 311708 | Гайка | |
| 29 | 258086 | Шплинт | |
| 30 | 529А-2402061 | Фланец с пылеотражателем | |
| 31 | 7411-2208043 | Крышка задняя | |
| 32 | 50314 | Подшипник ГОСТ 2893-82 | |
| 33 | 7411-2208041 | Кольцо установочное | |
| 34 | 522А-2208040 | Вал отключаемый | |
| 35 | 522А-2208142 | Муфта | |
| 36 | 262544 | Пробка | |
| 37 | 1607 | Подшипник ГОСТ 5720-75 | |
| 38 | 220 | Подшипник ГОСТ 8338-75 | |
| 39 | 7411-2208033 | Крышка передняя | |
| 40 | 522А-2208025 | Вал неотключаемый | |
| 41 | 258053 | Шплинт | |
| 42 | 342539 | Шайба | |
| 43 | 201453 | Болт | |
| 44 | 252135 | Шайба | |
| 45 | 546-1601024 | Крышка | |
| 46 | 540-2208117 | Обойма в сборе | |
| 47 | 201542 | Болт | |
| 48 | 7915-4202240 | Гайка М12х1,25-6Н ОСТ 37.001 124-75 | |
| 49 | 252137 | Шайба | |
| 50 | 216364 | Шпилька М12х75 ОСТ 37.001.166-81 | |
| 50 | 216282 | Шпилька М12х35 ОСТ 37.001.123-75 | |
| 51 | 522А-2208021-10 | Фланец | |
| 51 | 74061-2208021 | Фланец | |
| 52 | 250871 | Гайка | |
| 53 | 449667 | Кольцо 1635 ГОСТ 13940-68 | |
| 54 | 2-75х100-2 | Манжета ГОСТ 8752-79 | |
| 55 | 449698 | Кольцо | |
| 56 | 7505-2208017 | Муфта гибкая | |
| 56 | 75051-2208017 | Муфта гибкая | |
| 57 | 372662 | Болт М16х1,5-6gх100 | |
| 58 | 262522 | Пробка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
