Каталог запасных частей к технике: МоАЗ 7505. Тормоз стояночный 7505-3507006

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

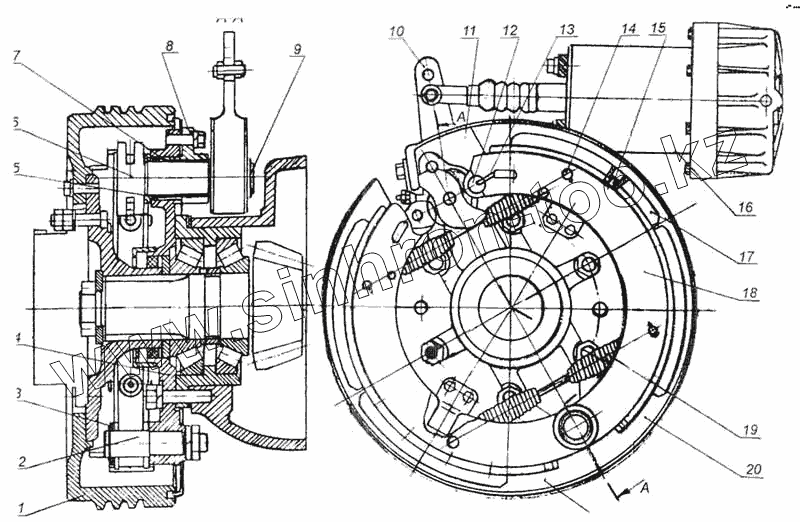

Позиция на иллюстрации	Заводской номер детали		Название детали
1	522А-3507052		Барабан
2	500-3501132		Ось колодок
3	500-3502134		Кольцо стопорное
4	1Б38		Кольцо ГОСТ 13940-68
5	522А-3507010		Суппорт
6	45х38х2		Кольцо М1 ГОСТ 18829-73
7	522А-3507110		Кулак разжимной
8	200-3501016		Втулка
9	522А-3507145		Кронштейн
10	7405-3507068		Рычаг регулировочный
11	522А-3507173		Щит
12	500-3501109-Б		Ролик
13	500-3501112-Б		Стопор
14	500-3501098		Палец пружины
15	343180		Заклепка
16	7505-3519010		Цилиндр с пружинным энергоаккумулятором
17	549А-3507020		Накладка фрикционная
18	7406-3507015		Колодка с накладками
19	546Т-3502034		Пружина
20	522А-3507170		Щит верхний
21	522А-3507171		Щит нижний

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
