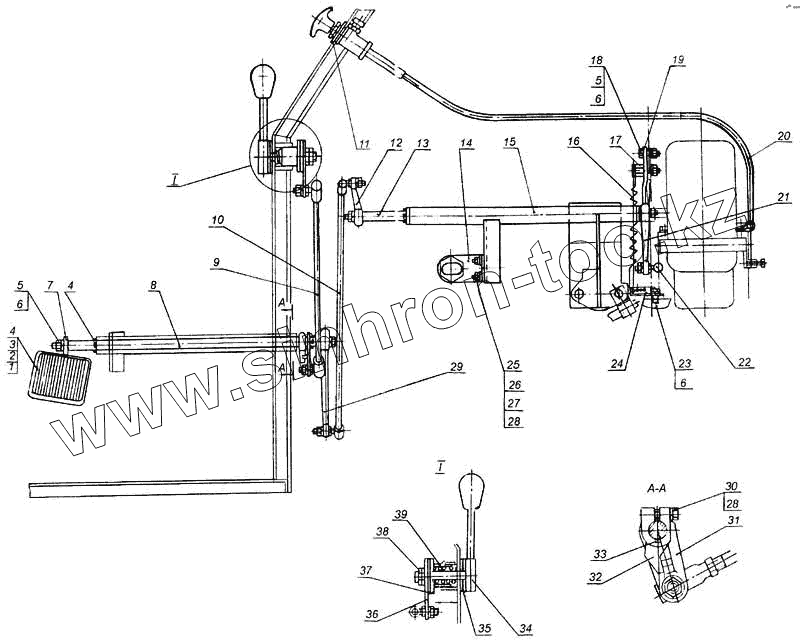

Каталог запасных частей к технике: МоАЗ 7505. Привод управления двигателем

Тип техники

Марка

Модель

Схема

1

2

3

4

4

5

5

6

6

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

28

29

30

31

32

33

34

35

36

37

38

39

Позиция на иллюстрации	Заводской номер детали		Название детали
1	7406-1108014		Педаль
2	540-1108068		Пружина педали
3	260058		Палец 10х32
4	258039		Шплинт
5	250510		Гайка
6	252135		Шайба
7	7406-1108021		Рычаг педали
8	7406-1108055		Валик педали привода
9	7406-1108042		Тяга
10	75051-1108060		Тяга передняя
11	546-3903097		Табличка останова
12	546А-1110150		Рычаг короткий
13	546П-1108052		Валик привода
14	546П-1108056		Кронштейн опор
15	75051-1108042		Кронштейн
16	6507-1108560		Пружина
17	6507-1108034		Палец
18	201456		Болт
19	6401-1108091		Накладка рычага
20	546П-1108480		Тяга останова
21	529А-1108032		Рычаг длинный
22	75051-1108050		Тяга регулятора
23	201454		Болт
24	75051-1108045		Кронштейн пружины
25	201420		Болт
26	250508		Гайка
27	252004		Шайба
28	252134		Шайба
29	7406-1108052-10		Рычаг
30	201422		Болт
31	7406-1108272		Рычаг ручного привода
32	7406-1108281		Упор рычага
33	448430		Шпонка сегментная
34	546П-1310256-01		Рукоятка
35	206-1108279		Шайба фрикционная
36	7406-1108057		Рычаг
37	546П-1310275		Втулка
38	311504		Гайка
39	546-3507084		Пружина

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
