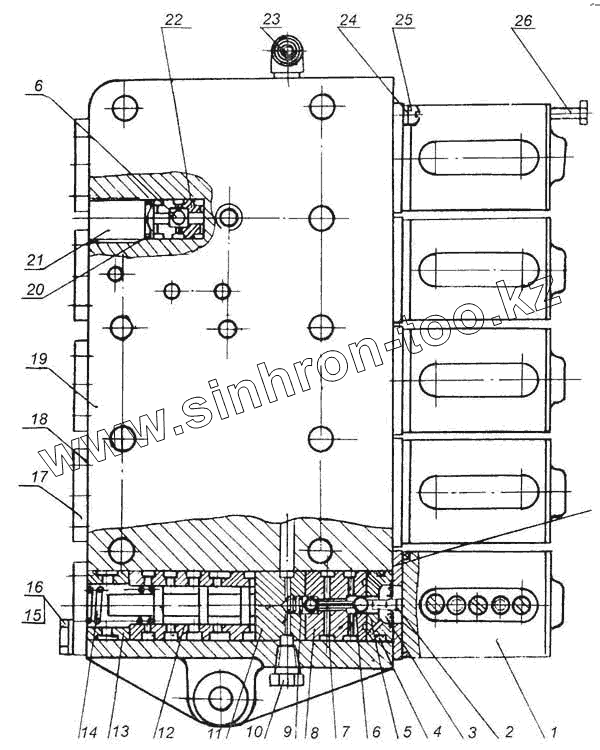

Каталог запасных частей к технике: МоАЗ 7505. Коробка золотниковая 7505-1712252-20
7505-1712252-20
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 7505-1712252-20 | 7505-1712252-20 | Коробка золотниковая | |
| 1 | 6507-1712380-СБ | Электромагнит | |
| 2 | 6507-1712266 | Шток | |
| 3 | 6507-1712390 | Диафрагма | |
| 4 | 029-035-36-2-2 | Кольцо | |
| 5 | 7505-1712268 | Пробка | |
| 6 | 67.938-100 | Шарик ГОСТ 3722-87 | |
| 7 | 7505-1712263 | Толкатель | |
| 8 | 7505-1712264 | Корпус пилота | |
| 9 | 7505-1712272 | Пружина | |
| 10 | 262541 | Пробка | |
| 11 | 7505-1712267 | Седло пружины | |
| 12 | 7505-1712256-СБ | Пара золотниковая | |
| 13 | 546В-1712265 | Втулка | |
| 14 | 546В-1712274 | Пружина | |
| 15 | 201456 | Болт | |
| 16 | 252135 | Шайба | |
| 17 | 7405-1712278 | Крышка | |
| 18 | 7405-1712467 | Прокладка | |
| 19 | 7505-1712255-20 | Корпус | |
| 20 | 016-020-25-2-2 | Кольцо ГОСТ 18829-73 | |
| 21 | 7405-1712494 | Пробка | |
| 22 | 7405-1712287-01 | Седло клапана | |
| 23 | 379055 | Угольник | |
| 24 | 252133 | Шайба | |
| 25 | 220080 | Винт М5-6gх15 ОСТ 37.001.127-81 | |
| 26 | 6507-1712387 | Болт специальный | |
| 27 | 6507-1712304 | Прокладка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
