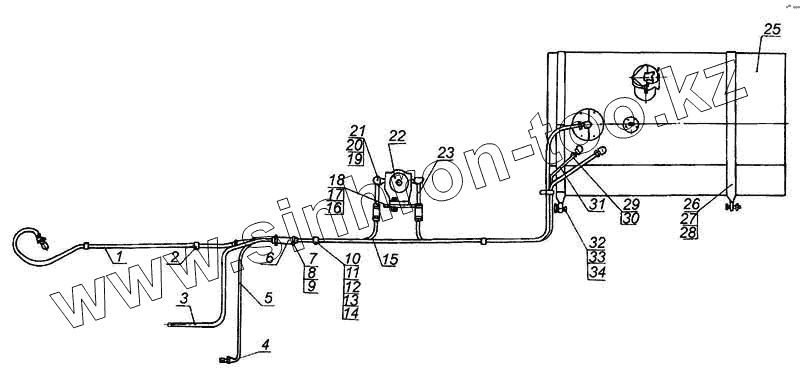

Каталог запасных частей к технике: МоАЗ 7505. Бак топливный. Монтаж трубопроводов
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 522А-1104090 | Трубка топливная | |
| 2 | 315407 | Кляммер | |
| 3 | 522А-1104045 | Трубка топливная | |
| 4 | 445871 | Гайка | |
| 5 | 522А-1104048 | Трубка топливная | |
| 6 | 546-3509283 | Рукав | |
| 7 | 297575 | Шплинт | |
| 8 | 297580 | Пряжка | |
| 9 | 297582 | Лента | |
| 10 | 448923 | Кляммер | |
| 11 | 500-1104540 | Втулка | |
| 12 | 201417 | Болт | |
| 13 | 252134 | Шайба | |
| 14 | 250508 | Гайка | |
| 15 | 522А-1104086 | Трубка топливная | |
| 16 | 252135 | Шайба | |
| 17 | 250510 | Гайка | |
| 18 | 201457 | Болт | |
| 19 | 405641 | Гайка накидная | |
| 20 | 379053 | Угольник | |
| 21 | 314802 | Муфта | |
| 22 | 204А-1105510-Б | Фильтр | |
| 23 | 6401-1104091 | Трубка топливная | |
| 24 | 522А-1104028-10 | Трубка топливная | |
| 25 | 75051-1101010 | Бак топливный | |
| 26 | 7505-1101110 | Хомут | |
| 27 | 250560 | Гайка М16 | |
| 28 | 252139 | Шайба | |
| 29 | 314710 | Гайка | |
| 30 | 314803 | Муфта | |
| 31 | 522А-1104042 | Трубка топливная | |
| 32 | 260138 | Палец 16х55 | |
| 33 | 252017 | Шайба 16 | |
| 34 | 258054 | Шплинт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
