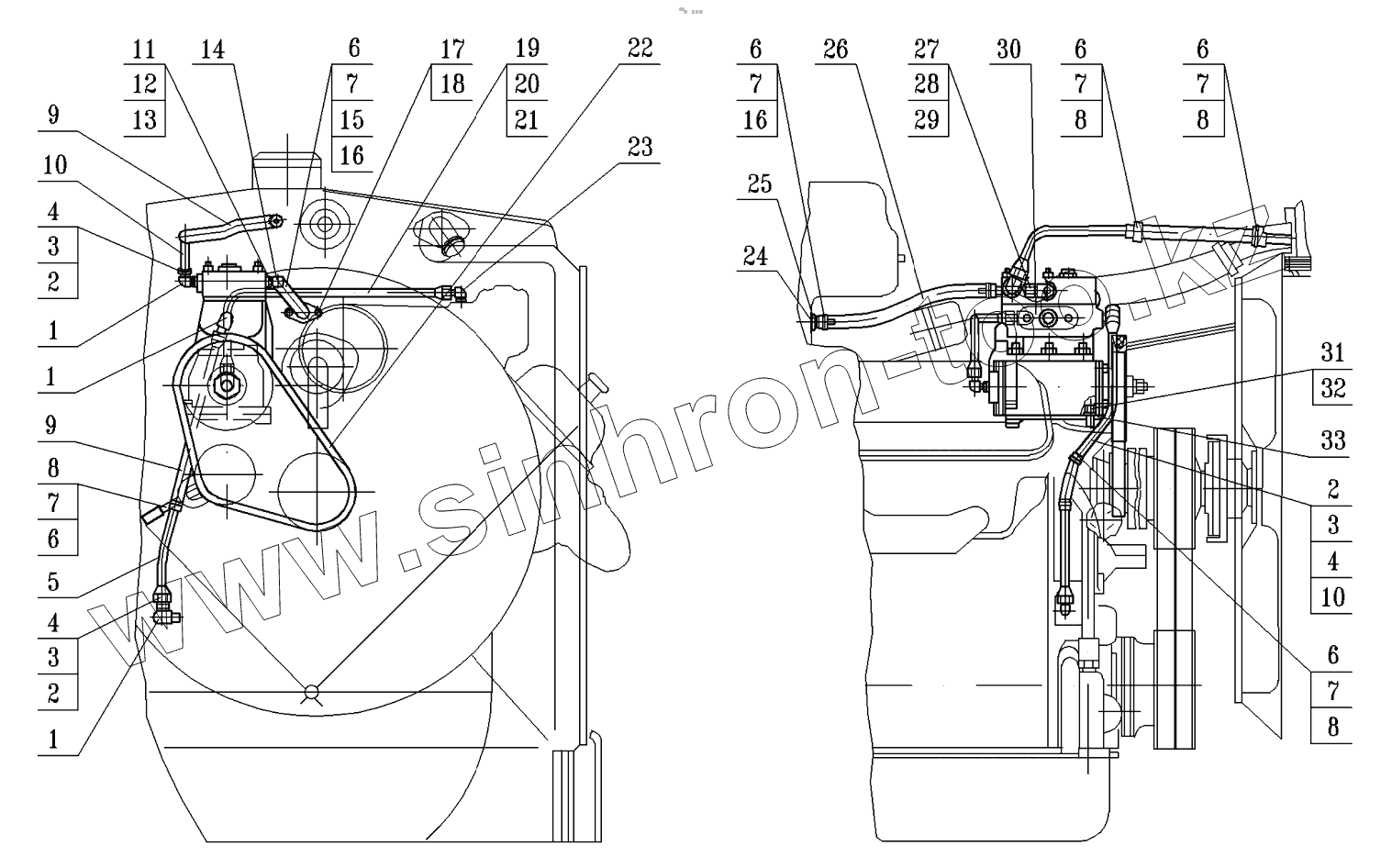

Каталог запасных частей к технике: МоАЗ 75054-22. Установка компрессора и его привода
1
1
1
2
2
2
3
3
3
4
4
4
5
6
6
6
6
6
6
7
7
7
7
7
7
8
8
8
8
9
9
10
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 379051 | Угольник 3/8" | |
| 2 | 379254 | Муфта | |
| 3 | 405641 | Гайка накидная | |
| 4 | 009-012-19-2-2 | Кольцо | |
| 5 | 546-3509282 | Трубка вторая | |
| 6 | 297575 | Шплинт | |
| 7 | 297580 | Пряжка | |
| 8 | 297582 | Лента | |
| 9 | 6442-3509283 | Рукав | |
| 10 | 546В-3509285 | Трубка | |
| 11 | 374939 | Гайка | |
| 12 | 376145 | Шайба | |
| 13 | 020-025-30-2-2 | Кольцо | |
| 14 | 402776 | Угольник | |
| 15 | 546П-3506241 | Воздухопровод | |
| 16 | 297584 | Лента | |
| 17 | 201455 | Болт | |
| 18 | 252135 | Шайба | |
| 19 | 75054-3509261 | Воздухопровод | |
| 20 | 314710 | Гайка | |
| 21 | 314803 | Муфта | |
| 22 | 2хл.1-14х10-937 | Ремень | |
| 23 | 379055 | Угольник | |
| 24 | 546-3509238 | Прокладка | |
| 25 | 546-3509235 | Патрубок начальный | |
| 26 | 546П-3509247 | Рукав | |
| 27 | 379256 | Муфта | |
| 28 | 379700 | Гайка накидная | |
| 29 | 012-016-25-2-2 | Кольцо | |
| 30 | 5336-3509012 | Компрессор | |
| 30 | 5336-3509012-10 | Компрессор | |
| 31 | 201499 | Болт | |
| 32 | 252136 | Шайба | |
| 33 | 236-1002283 | Прокладка |
