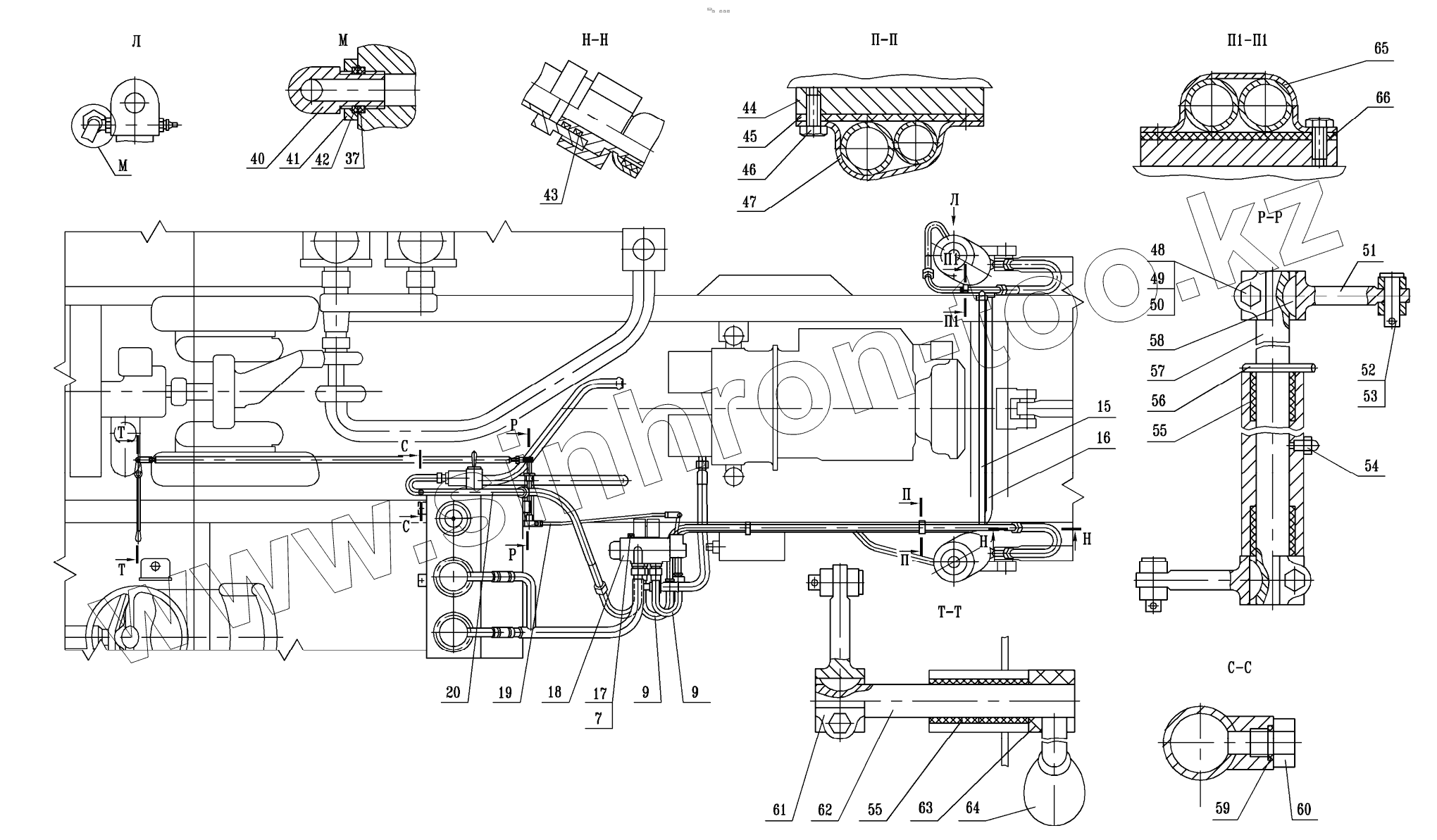

Каталог запасных частей к технике: МоАЗ 75054-22. Схема установки гидросистемы
7
9
9
15
16
17
18
19
20
37
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
55
56
57
58
59
60
61
62
63
64
65
66
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7505-8606024 | Тяга передняя | |
| 2 | 7505-8608010-10 | Гидробак | |
| 3 | Д357Г-10954 | Рукав всасывающий | |
| 4 | Д357П-4617190-01 | Хомут | |
| 5 | 201544 | Болт | |
| 6 | 250514 | Гайка | |
| 7 | 252137 | Шайба | |
| 8 | 7505-8609160 | Трубопровод сливной | |
| 9 | НР19П-0550.350 | Рукав | |
| 10 | 7505-8609130 | Патрубок | |
| 11 | 540А-8603009-30 | Цилиндр опрокидывающего механизма | |
| 12 | 750511-8609140 | Трубопровод | |
| 13 | 9586-8609010 | Рукав высокого давления | |
| 14 | 7505-8609180-20 | Трубопровод | |
| 15 | 7505-8609080-20 | Трубопровод | |
| 16 | 7505-8609070-20 | Трубопровод | |
| 17 | 201541 | Болт | |
| 18 | 6401-8607010 | Гидрораспределитель | |
| 19 | 7505-8606070-20 | Тяга задняя | |
| 20 | 7505-8609210-20 | Трубопровод | |
| 21 | 040-045-30-2-2 | Кольцо | |
| 22 | 045-050-30-2-2 | Кольцо ГОСТ 18829-73 | |
| 23 | 7505-8609136 | Штуцер | |
| 24 | 6401-8609048 | Штуцер | |
| 25 | 033-038-30-2-2 | Кольцо | |
| 26 | 6442-4617382 | Штуцер | |
| 27 | 340430 | Болт стопорный | |
| 28 | 252139 | Шайба | |
| 29 | 1.3.Ц6 | Масленка | |
| 30 | 540-2917446-11 | Палец | |
| 30 | 7505-8609140 | Палец | |
| 31 | 540-2917450 | Втулка | |
| 32 | 540-2917454-12 | Сальник | |
| 33 | 027-032-30-2-2 | Кольцо ГОСТ 18829-73 | |
| 34 | 546В-3416080 | Кольцо защитное | |
| 35 | 546В-3416078 | Гайка стопорная | |
| 36 | 9586-8609076-10 | Штуцер | |
| 37 | 027-032-30-1-3 | Кольцо уплотнительное | |
| 38 | 056-066-58-2-3 | Кольцо уплотнительное | |
| 39 | 024-030-36-2-3 | Кольцо | |
| 40 | 546В-3416075 | Угольник | |
| 41 | 546В-3416078 | Гайка стопорная | |
| 42 | 546В-3416080 | Кольцо защитное | |
| 43 | 018-022-25-2-3 | Кольцо уплотнительное | |
| 44 | Д357М-4617142 | Подкладка | |
| 45 | Д357М-4617140 | Прокладка | |
| 46 | 201495 | Болт | |
| 47 | Д357П-4617138 | Скоба | |
| 48 | 201507 | Болт М10-6gх50 ОСТ 37.001.122-75 | |
| 49 | 250512 | Гайка | |
| 50 | 252136 | Шайба | |
| 51 | 529И-1602105-А | Рычаг | |
| 52 | 258053 | Шплинт | |
| 53 | 260088 | Палец | |
| 54 | 1.1.Ц6 | Масленка | |
| 55 | 546-1602069 | Втулка | |
| 56 | 200-3504030 | Шплинт | |
| 57 | 7505-8606020 | Вал | |
| 58 | 448433 | Шпонка | |
| 59 | 010-014-25-2-3 | Кольцо уплотнительное | |
| 60 | 6908-4619214 | Пробка | |
| 61 | Д357П-4619045 | Рычаг | |
| 62 | 7505-8606060 | Рычаг управления | |
| 63 | Д357П-4619046 | Втулка | |
| 64 | 540-8101050 | Шарик | |
| 65 | 7502-8609138 | Скоба | |
| 66 | Д357П-4617112 | Прокладка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
