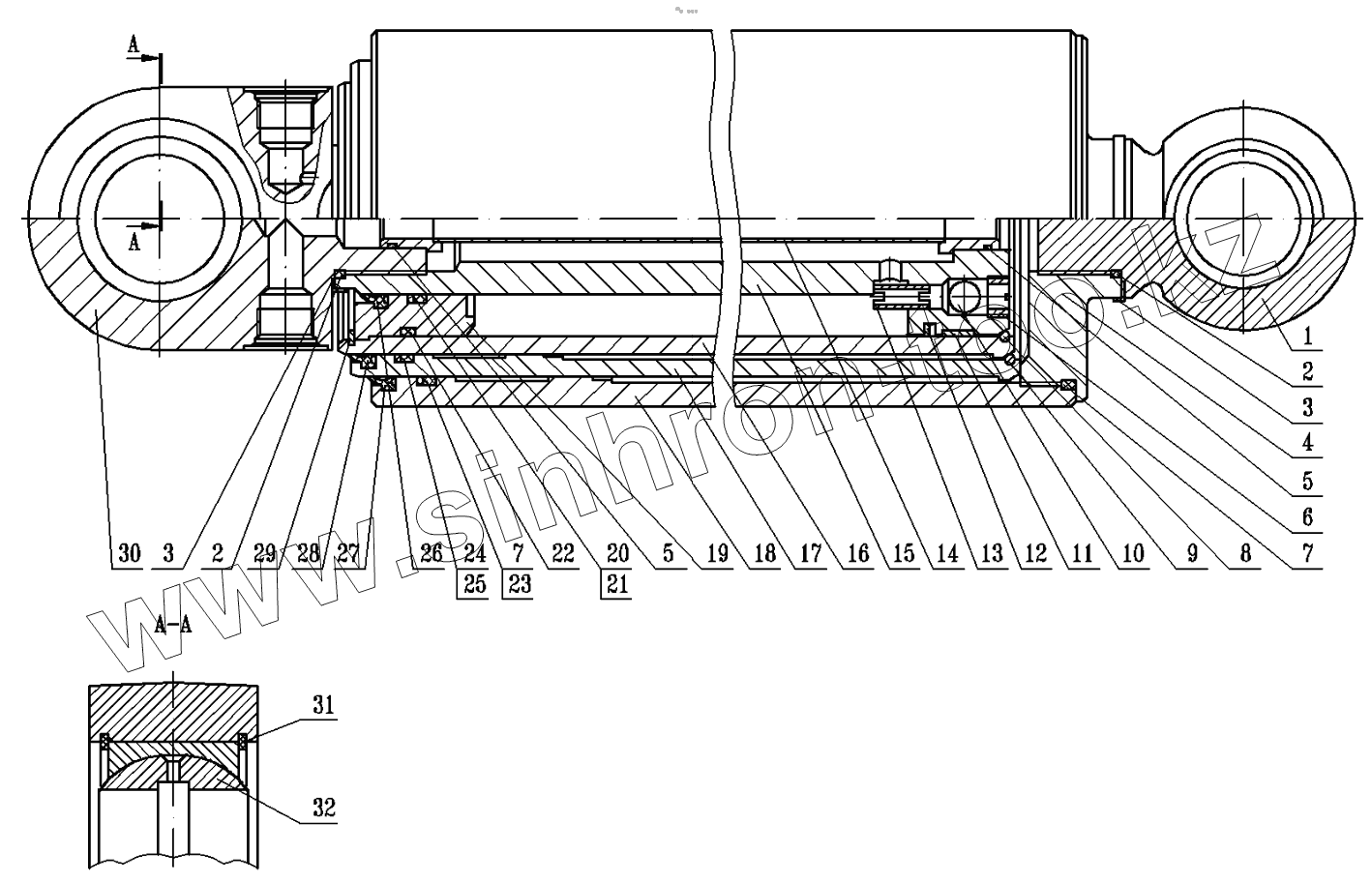

Каталог запасных частей к технике: МоАЗ 75054-22. Гидроцилиндр опрокидывающего механизма

Тип техники

Марка

Модель

Схема

1

2

2

2

2

3

3

4

5

5

5

5

6

7

7

7

7

8

9

10

11

12

13

14

15

16

17

18

19

20

20

21

22

22

23

24

24

25

26

27

28

29

30

31

32

Позиция на иллюстрации	Заводской номер детали		Название детали
1	9571-8603025		Головка цилиндра верхняя
2	056-062-36-2-3		Кольцо
2	OR 56,0x3,55-N70		Кольцо уплотнительное
3	540-8603126		Кольцо головки стопорное
4	540-8603058		Крышка цилиндра
5	027-032-30-2-2		Кольцо ГОСТ 18829-73
5	OR 27x3-N70		Кольцо уплотнительное
6	540-8603050-10		Гнездо клапана
7	170-180-58-2-2		Кольцо ГОСТ 18829-73
7	OR 169,3x5,7-N70		Кольцо уплотнительное
8	540-8603086		Кольцо ограничительное
9	540-8603548		Кольцо ограничительное
10	17,463		Шарик
11	540-8603046-10		Кольцо направляющее
12	14.04.109-А		Кольцо поршневое 2
13	540-8603051-20		Толкатель
14	540-8603100-20		Труба цилиндра внутрен.
15	540-8603043-11		Шток цилиндра
16	540-8603064-20		Труба цилиндра третья
17	540-8603030-20		Труба цилиндра вторая
18	540-8603014-20		Труба цилиндра правая
19	540-8603071-20		Втулка штока
20	080-090-58-2-2		Кольцо ГОСТ 18829-73
20	OR 79,3x5,7-N70		Кольцо защитное
21	540-8603089		Шайба защитная
22	115-125-58-2-2		Кольцо
22	OR 144,3x5,7-N70		Кольцо уплотнительное
23	540-8603091		Шайба защитная
24	OR 144,3x5,7-N70		Кольцо уплотнительное
24	145-155-58-2-2		Кольцо ГОСТ 18829-73
25	540-8603090		Шайба защитная
26	540-8603517-10		Кольцо предохранительное
27	540-8603569-10		Кольцо предохранительное
28	540-8603546-10		Кольцо предохранительное
29	540-8603076-10		Кольцо стопорное
30	540-8603026		Головка цилиндра
31	6411-2907459		Кольцо опорное
32	ШСЛ-60		Подшипник

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
