5336-6805010
5336-6803010
5336-6807020
5336-6807025-10
1
2
2
2
2
3
3
3
3

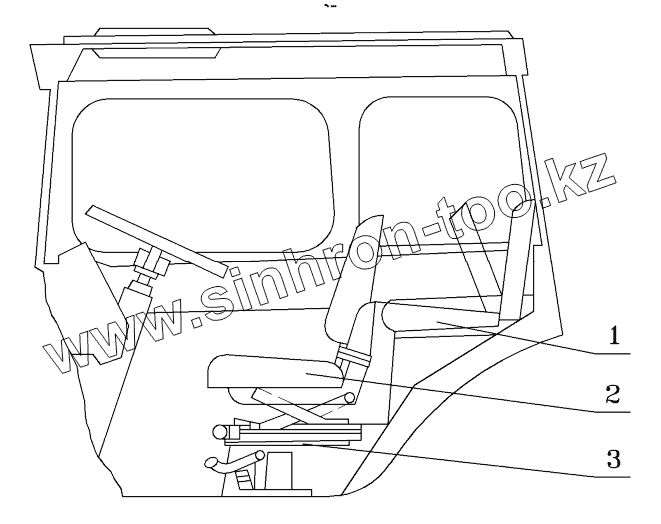

Позиция на иллюстрации
Заводской номер детали
Название детали
5336-6805010
5336-6805010
Спинка сиденья
5336-6803010
5336-6803010
Подушка сиденья
5336-6807020
5336-6807020
Педаль
5336-6807025-10
5336-6807025-10
Пружина
1
7406-6820010-10
Подушка
2
7405-6800010-01
Сиденье водителя
2
7405-6800010
Сиденье водителя
2
ТВС-103А
Сиденье водителя
2
6430-6800010
Сиденье водителя
3
7406-6807010
Подставка сиденья
3
7505-6807010
Подставка сиденья
3
75054-6807010
Подставка сиденья
3
6430-6807006-01
Подставка сиденья
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
