Каталог запасных частей к технике: МоАЗ 75051. Тяга рулевой трапеции

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано BAW DAF DongFeng FAW Foton HOWO Hyundai IVECO JAC Motors LGMG MAN Shaanxi SITRAK Studebaker Tata Volvo Автокомпонент Плюс БелАЗ Брянский Арсенал ГАЗ ЗИЛ КАЗ Камский автозавод КрАЗ Мадара МАЗ МЗКТ МоАЗ Нефтекамский автозавод Ставропольский Завод АвтоПрицепов ТАТРА Тонар УралАЗ ЧМЗАП

Модель Не выбрано 7505 75051 75054-22

Схема > Не выбрано Схема деления автомобиля-самосвала МоАЗ-75051 на составные части Подвеска двигателя Установка пускового подогревателя ПЖД44 ХЛ1 Установка пускового подогревателя ПЖД-30 Маслоохладитель Система питания двигателя топливом Управление подачей топлива Установка воздушного фильтра Система выпуска отработавших газов (до 10.07.1997 г.) Система выпуска отработавших газов (с 10.07.1997 г.) Система охлаждения двигателя Рамка радиатора. Кожух вентилятора Установка вентилятора Привод вентилятора Ролик натяжной Передача гидромеханическая Гидротрансформатор и механизм управления дифференциалом в сборе Картер гидротрансформатора Насос масляный Клапан блокировки дифференциала Гидротрансформатор Привод насоса масляного Механизм управления дифференциалом Коробка передач Вал реверсивный Фрикцион Тормоз гидравлический Вал ведомый Клапан подпорный и трубопроводы гидравлического тормоза Механизм управления гидравлическим тормозом Маслозаборник и полнопоточный фильтр Картер коробки передач Фильтр тонкой очистки Картер гидромеханической передачи Коробка золотниковая Клапан корректирующий Механизм управления ГМП Механизм привода управления тормоза гидравлического Дифференциал Вал диапазонный Вал ведущий Привод насосов гидросистемы Передача карданная Установка муфты гибкой и механизма отключения (до 01.05.2003 г.) Установка муфты и механизма отключения (с 01.05.2003 г.) Муфта гибкая (до 01.05.2003 г.) Муфта (с 01.05.2003 г.) Механизм отключения трансмиссии Мост передний Шарнир Водило Редуктор переднего моста Дифференциал редуктора переднего моста Мост задний (до 01.05.2003 г.) Мост задний (с 01.05.2003 г.) Редуктор заднего моста Дифференциал редуктора заднего моста Пневмопривод блокировки дифференциала заднего моста Рама, щиты и буксирный палец Подвеска управляемого моста Цилиндр подвески Подвеска заднего моста Установка колес Схема установки рулевого управления Руль гидравлический с арматурой Вал карданный Гидроцилиндр с арматурой Клапан предохранительный Клапан приоритетный с арматурой Фильтр Электродвигатель с насосом Тяга рулевой трапеции Тормоз колесный передний Тормоз колесный задний Тормоз стояночный с редуктором заднего моста Схема пневмопривода тормозов Установка компрессора и его привода Энергоаккумулятор пружинный Цилиндр тормозной Привод тормозного крана Установка электрооборудования Установка электрооборудования на панели приборов Кабина и оперение Люк крыши вентиляционный Дверь Установка сиденья водителя Вентилятор Отопление кабины (МоАЗ-75051) Отопление кабины (МоАЗ-750511 до 04.2001 г) Отопление кабины (МоАЗ-750511 с 04.2001 г) Установка кузова Установка кузова для перевозки угля Механизм фиксации борта Схема установки гидросистемы Схема установки гидросистемы Гидробак Сапун Фильтр Заборник Гидрораспределитель Гидроцилиндр опрокидывающего механизма Схема установки подшипников

1

2

3

4

5

6

7

8

9

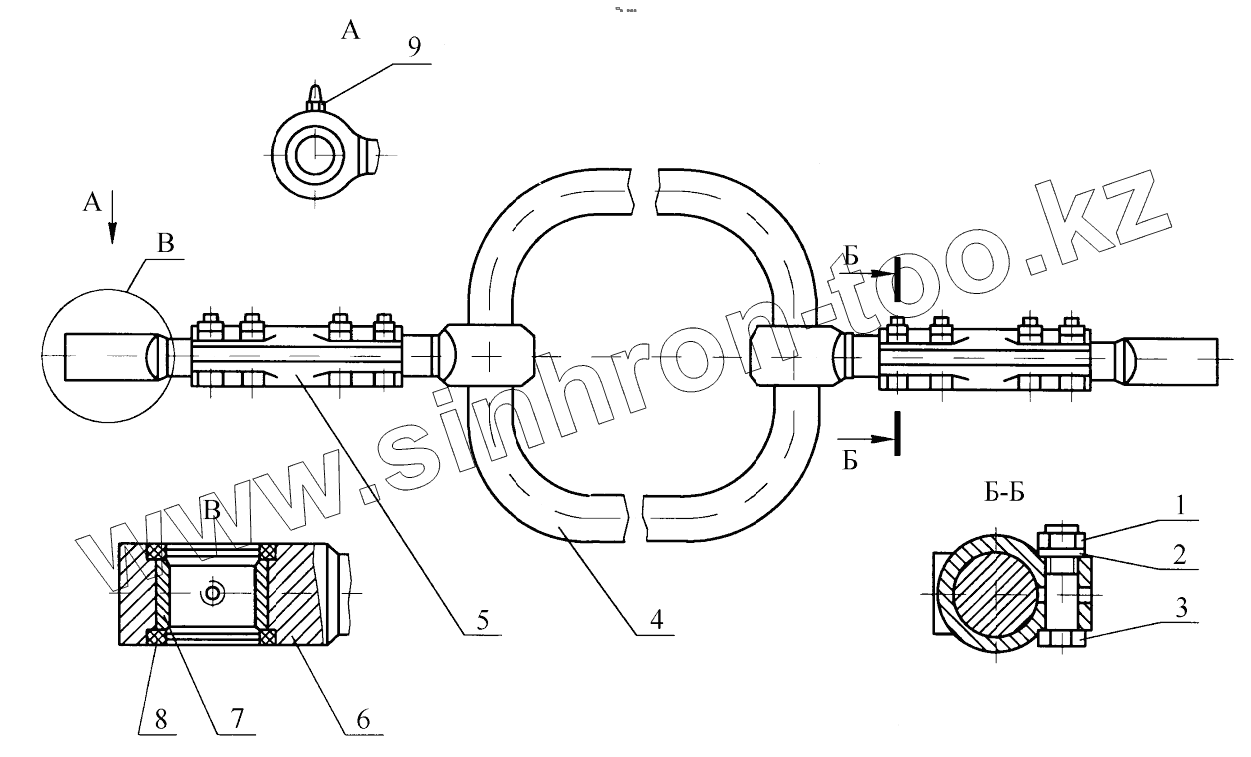

Позиция на иллюстрации	Заводской номер детали		Название детали
1	250558		Гайка
2	252138		Шайба
3	201595		Болт М14-6gх60 ОСТ 37.001.123-75
4	6507-3414053		Тяга с наконечниками
5	522А-3414059		Стяжка тяги трапеции
6	6507-3414056		Наконечник тяги правый
7	522А-3405030-10		Втулка
8	522А-3405100		Уплотнитель
9	1.3.Ц6		Масленка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
