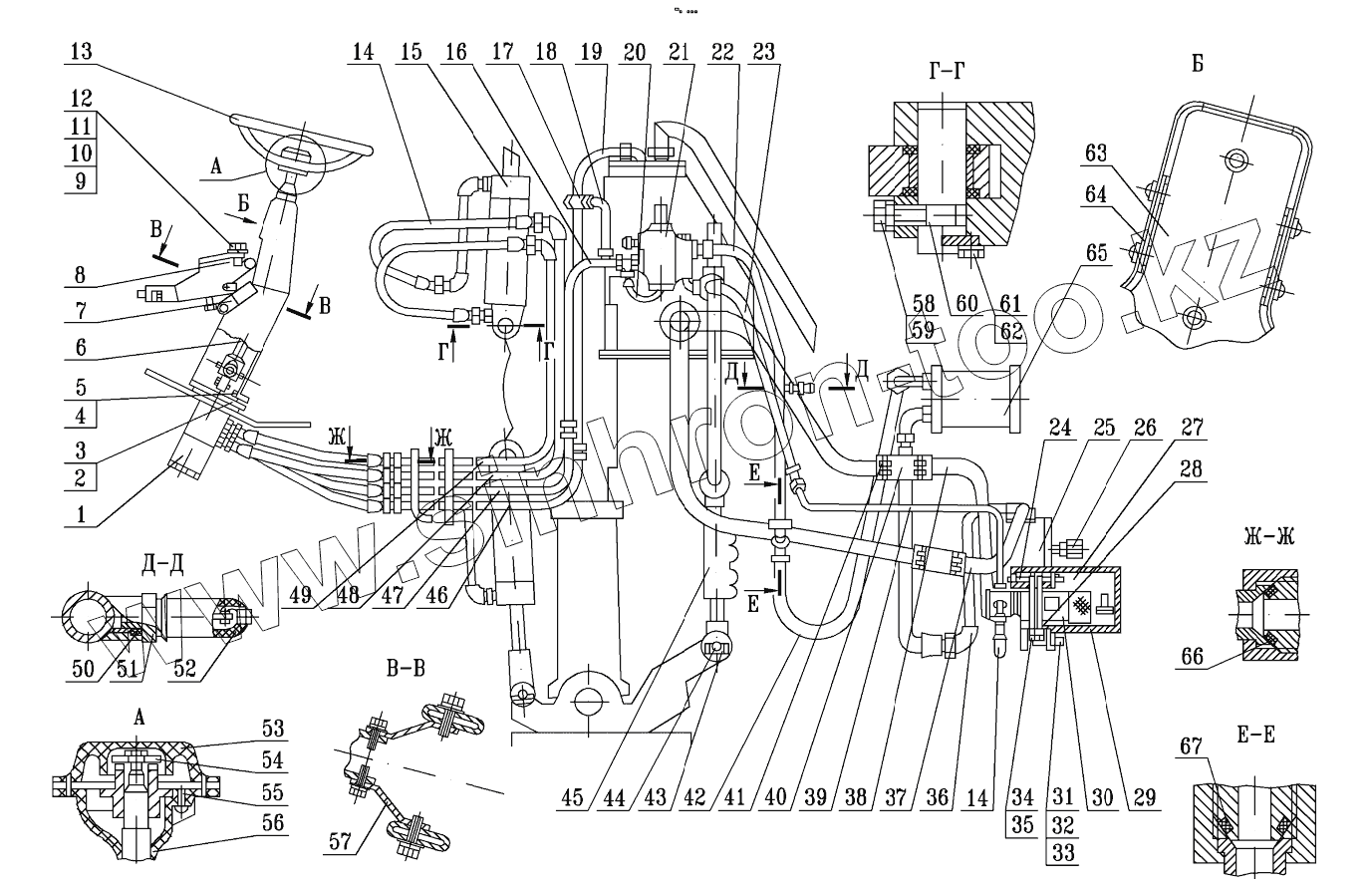

Каталог запасных частей к технике: МоАЗ 75051. Схема установки рулевого управления
6908-3403008-01
64221-3403090
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 6908-3403008-01 | 6908-3403008-01 | Кронштейн с колонкой | |
| 64221-3403090 | 64221-3403090 | Ручка | |
| 1 | 7505-3400010-10 | Руль гидравлический с арматурой | |
| 2 | 201495 | Болт | |
| 3 | 252136 | Шайба | |
| 4 | 220109 | Винт М6-6gх25 ОСТ 37.001.127-81 | |
| 5 | 252004 | Шайба | |
| 6 | 7505-3401300 | Вал карданный | |
| 7 | 5336-3403090-10 | Ручка | |
| 8 | 7505-3403008 | Кронштейн с колонкой | |
| 9 | 252005 | Шайба | |
| 10 | 252135 | Шайба | |
| 11 | 250510 | Гайка | |
| 12 | 201456 | Болт | |
| 13 | 5320-3402015-01 | Рулевое колесо в сборе | |
| 13 | 80-3402015 | Колесо рулевое | |
| 14 | 6908-3408040-10 | Рукав высокого давления | |
| 15 | 7505-3405005 | Гидроцилиндр с арматурой | |
| 16 | 7505-3408034 | Гидропровод нагнетательный | |
| 17 | 7505-3406005 | Клапан с арматурой | |
| 18 | 7505-3408070 | Гидропровод сливной | |
| 19 | 7505-3408050 | Гидропровод сливной | |
| 20 | 7915-3408114 | Рукав высокого давления | |
| 21 | 7505-3435005-20 | Клапан приоритетный с арматурой | |
| 22 | 7505-3408028-10 | Гидропровод нагнетательный | |
| 23 | 75051-3432070 | Гидропровод нагнетательный | |
| 24 | 258053 | Шплинт | |
| 25 | НШ 100В-3 | Насос шестеренный | |
| 26 | 7505-1709195 | Муфта с кольцом | |
| 27 | 75051-3432038 | Стержень | |
| 28 | 75051-3432020 | Хомут | |
| 29 | 75051-3432030 | Кожух | |
| 30 | 75051-3432005 | Электродвигатель с насосом | |
| 31 | 201458 | Болт | |
| 32 | 250510 | Гайка | |
| 33 | 252135 | Шайба | |
| 34 | 250512 | Гайка | |
| 35 | 252136 | Шайба | |
| 36 | 7505-3407120 | Гидропровод нагнетательный | |
| 37 | 7505-3407110-10 | Гидропровод всасывающий | |
| 38 | 7505-3407100 | Гидропровод всасывающий | |
| 39 | 75051-3432076 | Гидропровод нагнетательный | |
| 40 | 7405-3408010 | Рукав всасывающий | |
| 41 | 6507-8609026 | Хомут | |
| 42 | 7405-3408080 | Рукав высокого давления | |
| 43 | 7505-3405256 | Стопор | |
| 44 | 7505-3405248 | Палец | |
| 45 | 6507-3414050 | Тяга рулевой трапеции | |
| 46 | 7505-3408058 | Гидропровод нижний | |
| 47 | 7505-3408062 | Гидропровод верхний | |
| 48 | 7505-3408054 | Гидропровод сливной | |
| 49 | 7505-3408038 | Гидропровод нагнетательный | |
| 50 | 015-019-25-2-2 | Кольцо ГОСТ 18829-73 | |
| 51 | 7406-3438010 | Датчик | |
| 52 | 5320-3827026 | Колпачок защитный | |
| 53 | 5336-3402061 | Крышка | |
| 54 | 5336-3403081-02 | Фиксатор | |
| 55 | 220076 | Винт М5-6gх8 ОСТ 37.001.127-81 | |
| 56 | 5336-3402064 | Крышка нижняя | |
| 57 | 7505-3444242 | Серьга | |
| 58 | 445091 | Болт стопорный | |
| 59 | 252137 | Шайба | |
| 60 | 7505-3405252 | Палец | |
| 61 | 206576 | Болт | |
| 62 | 258284 | Шплинт | |
| 63 | 5336-3444240 | Накладка | |
| 64 | 5336-3444236 | Кожух верхний | |
| 65 | 7505-3424005 | Фильтр | |
| 66 | 016-019-19-2-2 | Кольцо ГОСТ 18829-73 | |
| 67 | 030-034-25-2-2 | Кольцо ГОСТ 18829-73 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
