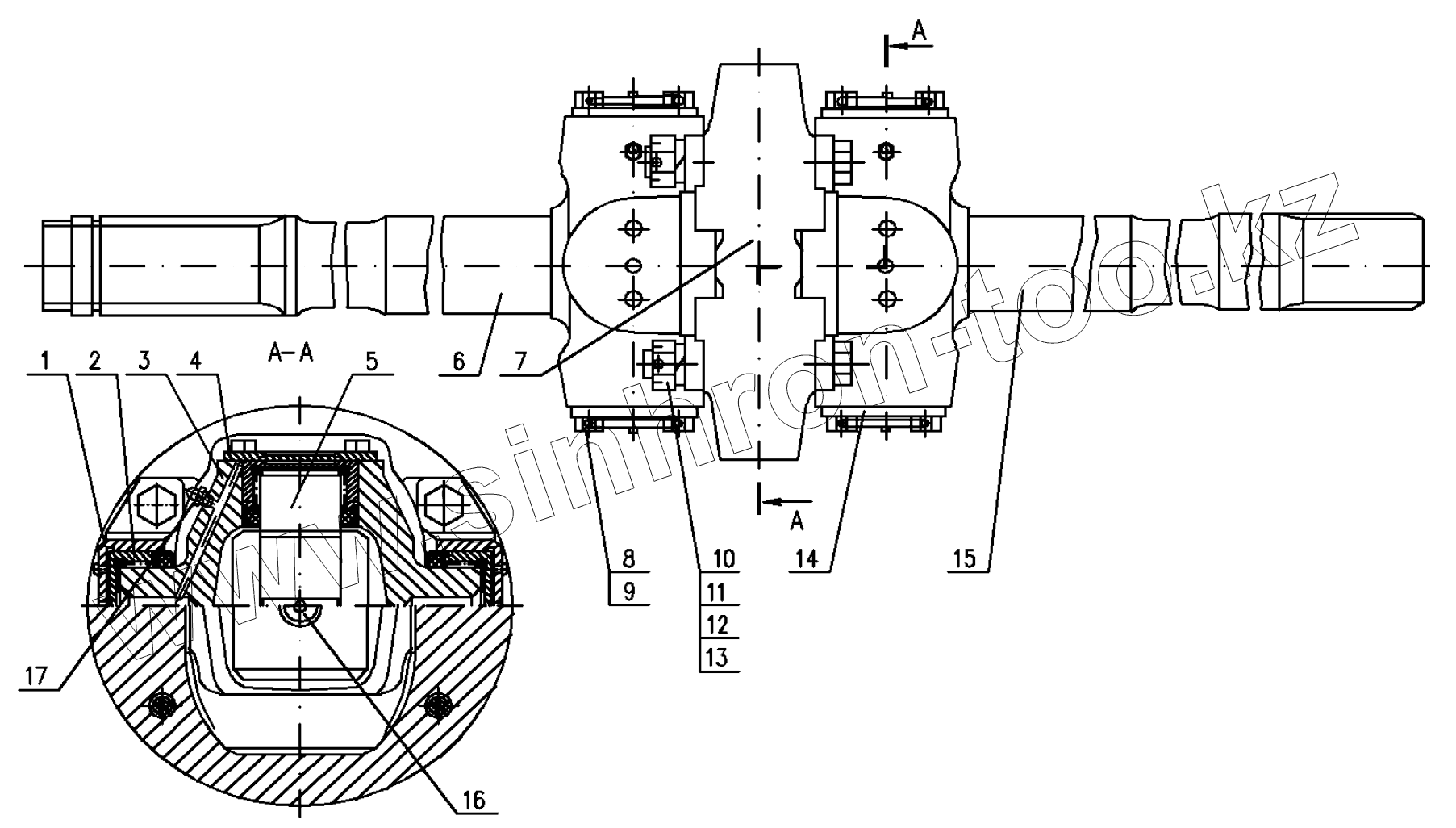

Позиция на иллюстрации
Заводской номер детали
Название детали
7505-2304060-01
7505-2304060-01
Шарнир
1
542-2304076
Корпус подшипника
2
У804709К5
Подшипник
2
804709А2С10
Подшипник
3
542-2304067-Б
Крестовина
3
7505-2304067
Крестовина
4
522А-2304074
Прокладка
5
542-2304071
Палец
5
7505-2304071
Палец
6
522А-2304064
Кулак шарнира наружный
6
7505-2304064
Кулак наружный
7
542-2304078
Обойма шарнира
8
206536
Болт М10-6gх25 ОСТ 37.001.122-75
9
258252
Шплинт
10
445072
Болт М16х1,5-6gх110
11
252139
Шайба
12
250871
Гайка
13
258055
Шплинт
14
542-2304073
Крышка
15
522А-2304065
Кулак шарнира внутренний
16
264020
Масленка
17
264072
Масленка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
