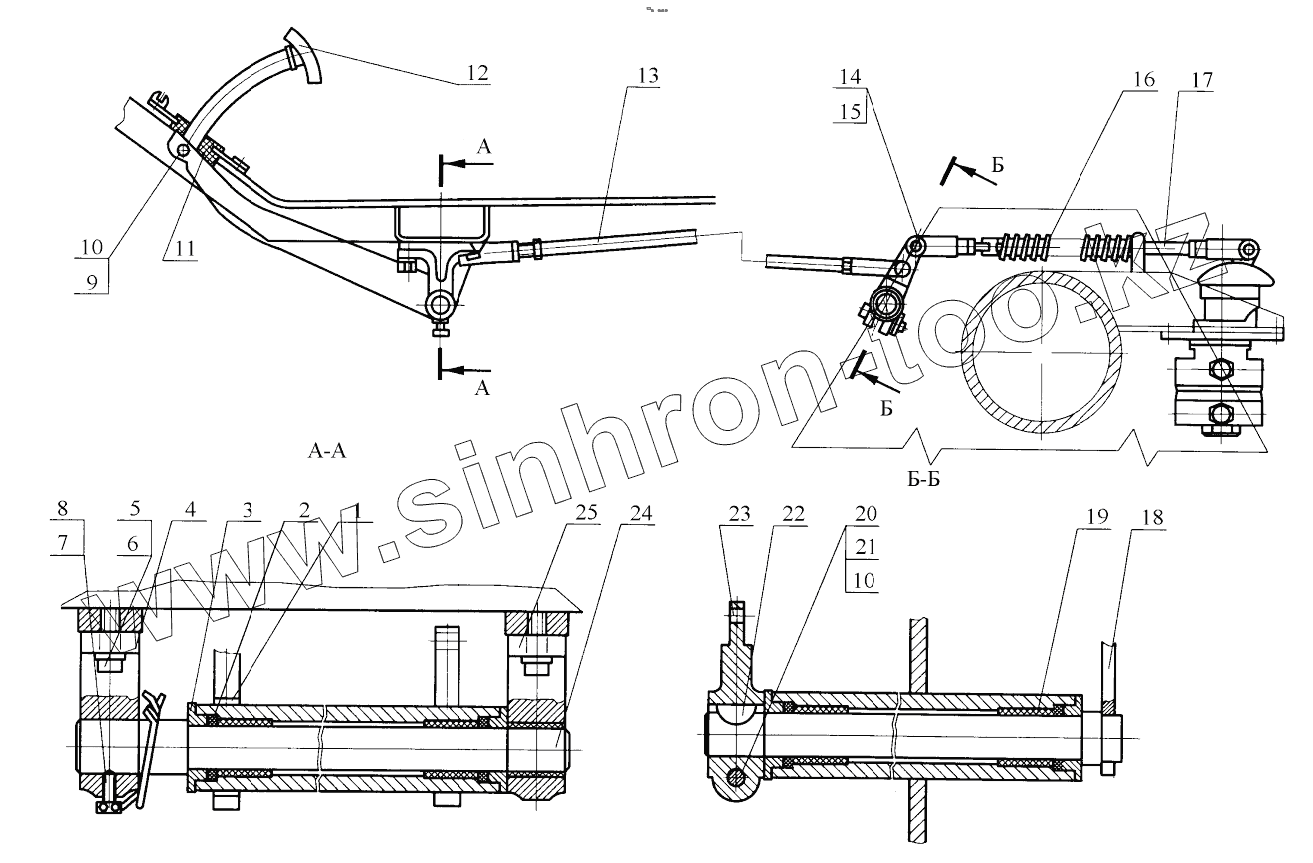

Каталог запасных частей к технике: МоАЗ 75051. Привод тормозного крана
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7505-3504013 | Основание педалей | |
| 2 | 7502-3504026 | Набивка сальника | |
| 3 | 7502-3504025 | Шайба | |
| 4 | 546В-3504050 | Кронштейн | |
| 5 | 201542 | Болт | |
| 6 | 252137 | Шайба | |
| 7 | 446901 | Винт | |
| 8 | 258253 | Шплинт | |
| 9 | 201501 | Болт | |
| 10 | 252135 | Шайба | |
| 11 | 500-1602035 | Буфер педали | |
| 12 | 5335-3504015 | Педаль | |
| 13 | 7505-3504052 | Тяга педали тормоза | |
| 14 | 260088 | Палец | |
| 15 | 258054 | Шплинт | |
| 16 | 546П-1602094 | Пружина | |
| 17 | 7505-3504065 | Тяга тормозного крана | |
| 18 | 7505-3504058 | Рычаг с валиком | |
| 19 | 546-1602069 | Втулка | |
| 20 | 200319 | Болт | |
| 21 | 250512 | Гайка | |
| 22 | 448433 | Шпонка | |
| 23 | 6401-3504060 | Рычаг | |
| 24 | 7505-3504020 | Ось | |
| 25 | 6401-3504048 | Кронштейн |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
