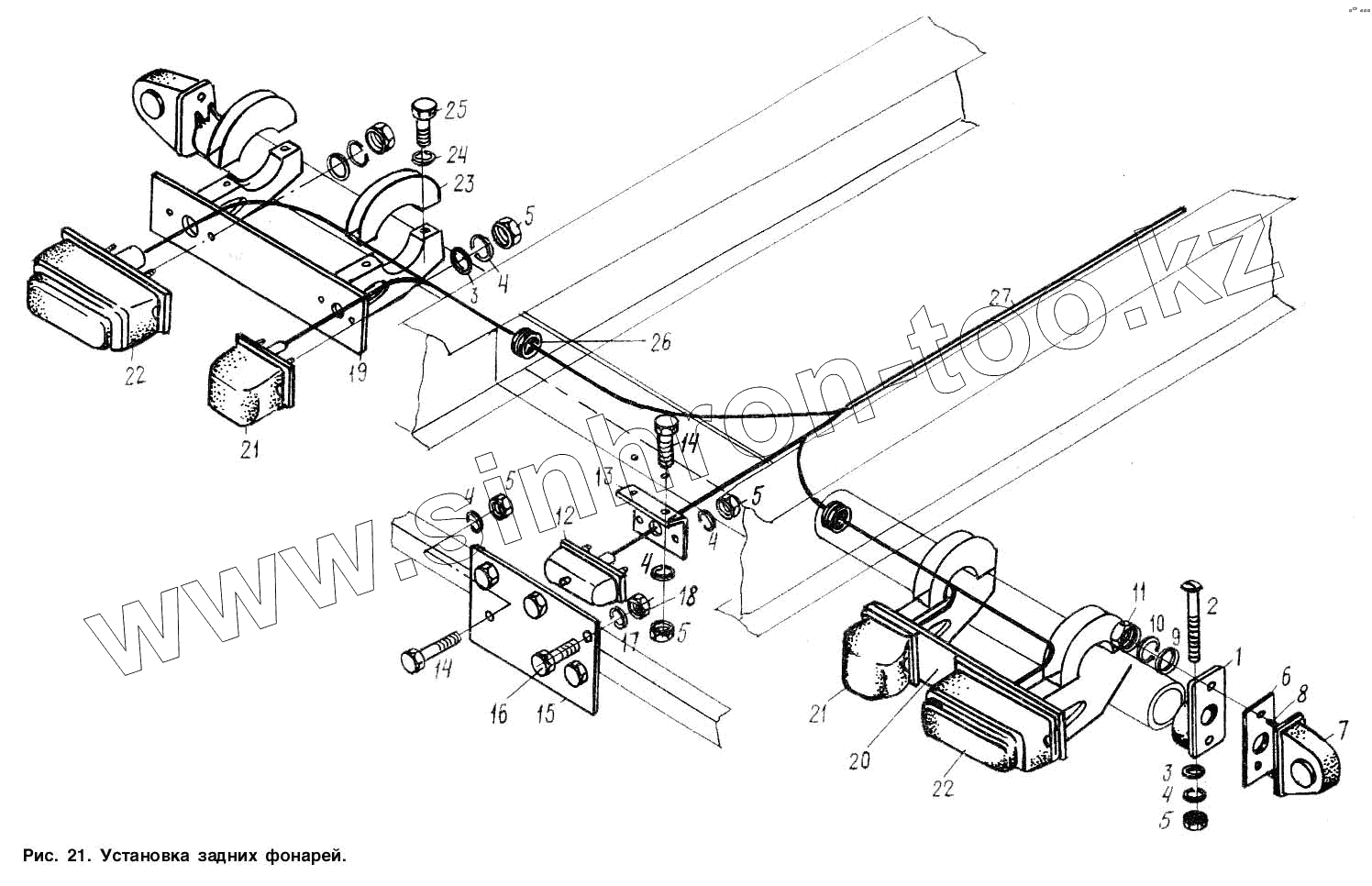

Каталог запасных частей к технике: МАЗ-9506. Установка задних фонарей
1
2
3
3
4
4
4
4
4
5
5
5
5
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
21
22
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ФП132АБ-3716010-01 | ФП132АБ-3716010-01 | Фонарь задний | |
| СБИЕ.301126.01 | СБИЕ.301126.01 | Фонарь габаритный | |
| 1 | 9506-3731046 | Кронштейн | |
| 2 | 210368 | Болт М6-6gх70 | |
| 3 | 252004 | Шайба 6 | |
| 4 | 252134 | Шайба 6Т | |
| 5 | 250508 | Гайка М6-6Н | |
| 6 | 64221-3731043 | Прокладка | |
| 7 | 25.3731010 | Фонарь | |
| 8 | 220084 | Винт М5-6gх25 | |
| 9 | 252003 | Шайба 5 | |
| 10 | 252133 | Шайба 5Т | |
| 11 | 256464 | Гайка М5-6Н | |
| 12 | ФП131Б-3717010 | Фонарь освещения номерного знака | |
| 13 | 9506-3716048-10 | Кронштейн | |
| 14 | 201418 | Болт М6-6gх16 | |
| 15 | 9506-3716034 | Пластина | |
| 16 | 201497 | Болт М10-6gх25 | |
| 17 | 252156 | Шайба 10Л | |
| 18 | 250512 | Гайка М10-6Н | |
| 19 | 950-6-3716021 | Кронштейн левый | |
| 20 | 9506-3716020 | Кронштейн правый | |
| 21 | ФП135-3716010Г | Фонарь заднего хода | |
| 22 | ФП132АБ-3716010 | Фонарь задний | |
| 23 | 64221-3716086 | Прижим | |
| 24 | 252135 | Шайба 8Т | |
| 25 | 201459 | Болт М8-6gх25 | |
| 26 | 5336-3724027 | Втулка | |
| 27 | 9506-3724030 | Жгут по лонжерону |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
