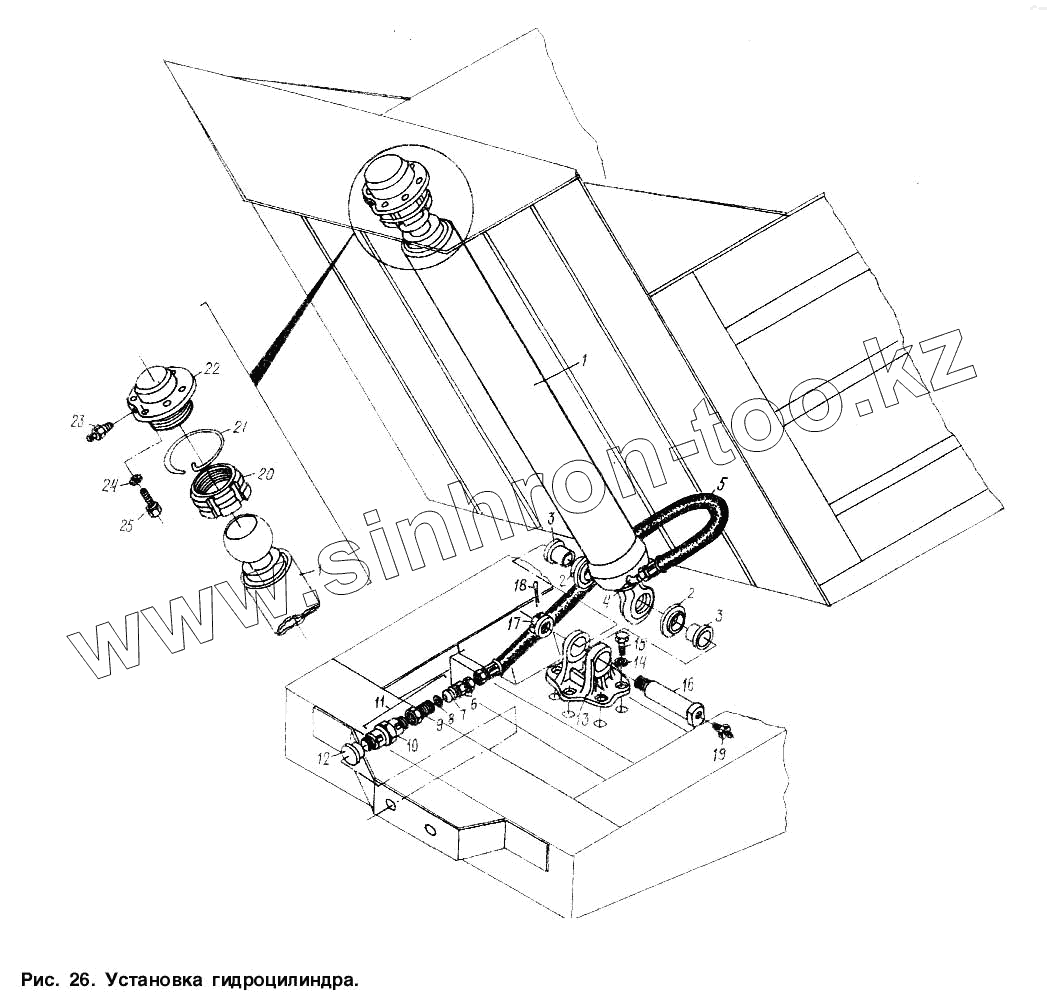

Каталог запасных частей к технике: МАЗ-9506. Установка гидроцилиндра
1
1
2
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9506-8603510-10 | Гидроцилиндр в сборе | |
| 2 | 941-2919026-10 | Уплотнитель | |
| 3 | 941-2919028-10 | Втулка | |
| 4 | 379768 | Угольник | |
| 5 | 847А-8609029 | Шланг | |
| 6 | 375079 | Гайка М33х1,5-6Н | |
| 7 | 5232В-8609680 | Муфта | |
| 8 | 020-025-30-2-3 | Кольцо | |
| 9 | 5232В-8609676-10 | Переходник | |
| 10 | Н.036.57.000 | Устройство запорное | |
| 11 | 9506-8609670 | Устройство запорное | |
| 12 | 378979 | Заглушка | |
| 13 | 6303-2919044 | Кронштейн | |
| 14 | 252159 | Шайба 16Л | |
| 15 | 372629 | Болт М16х1,5-6gх45 | |
| 16 | 941-2919098 | Палец | |
| 17 | 5335-2402036 | Гайка М39х2-5Н6Н | |
| 18 | 45 9871 1232 | Шплинт 6,3х63 | |
| 19 | 264020 | Масленка 1.3.Ц6хр | |
| 20 | 5516-8603598 | Гайка опоры цилиндра | |
| 21 | 5516-8603531 | Кольцо стопорное | |
| 22 | 5516-8603594 | Опора цилиндра | |
| 23 | 264072 | Масленка 1.1.4ХЛ1 | |
| 24 | 252137 | Шайба 12.ОТ | |
| 25 | 201540 | Болт М12-6gх30 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
