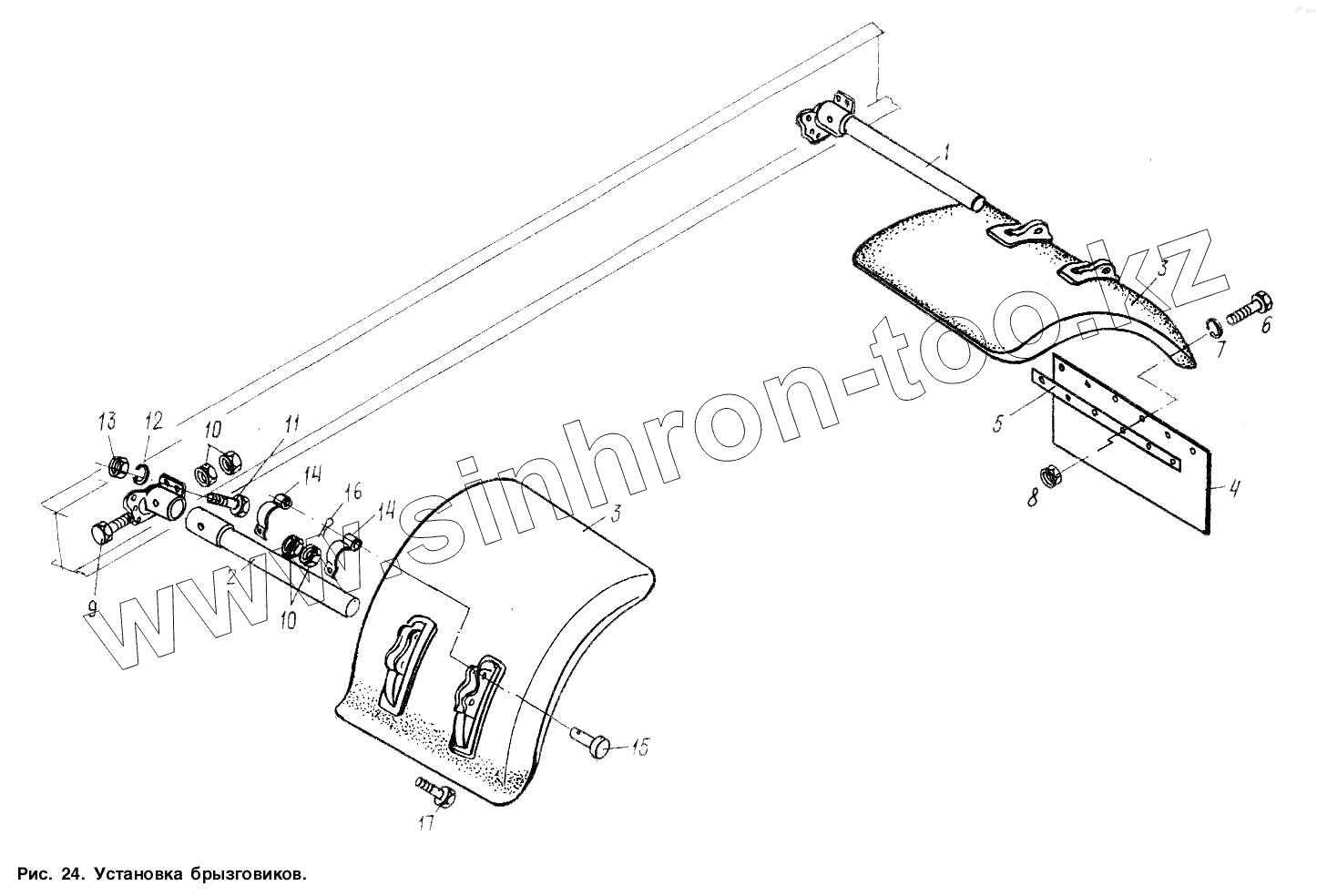

Каталог запасных частей к технике: МАЗ-9506. Установка брызговика
1
2
3
3
4
5
6
7
8
9
10
10
11
12
13
14
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 9506-3716072 | 9506-3716072 | Труба правая | |
| 1 | 9506-3716073 | Труба левая | |
| 2 | 9506-8511123 | Труба | |
| 3 | 9506-8511112 | Брызговик | |
| 4 | 95066-8511111 | Брызговик нижний | |
| 5 | 500А-8511126 | Накладка брызговика | |
| 6 | 201422 | Болт М6-6gх25 | |
| 7 | 252037 | Шайба 6 | |
| 8 | 250508 | Гайка М6-6Н | |
| 9 | 370565 | Болт М10-6gх90 | |
| 10 | 250512 | Гайка М10-6Н | |
| 11 | 200840 | Болт М14х1,5-6gх45 | |
| 12 | 252138 | Шайба 14.ОТ | |
| 13 | 374626 | Гайка М14Х1.5-6Н | |
| 14 | 64227-8511042 | Скоба | |
| 15 | 260070 | Палец 10х70 | |
| 16 | 258039 | Шплинт 3,2х20 | |
| 17 | 210410 | Болт М10-6gх50 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
