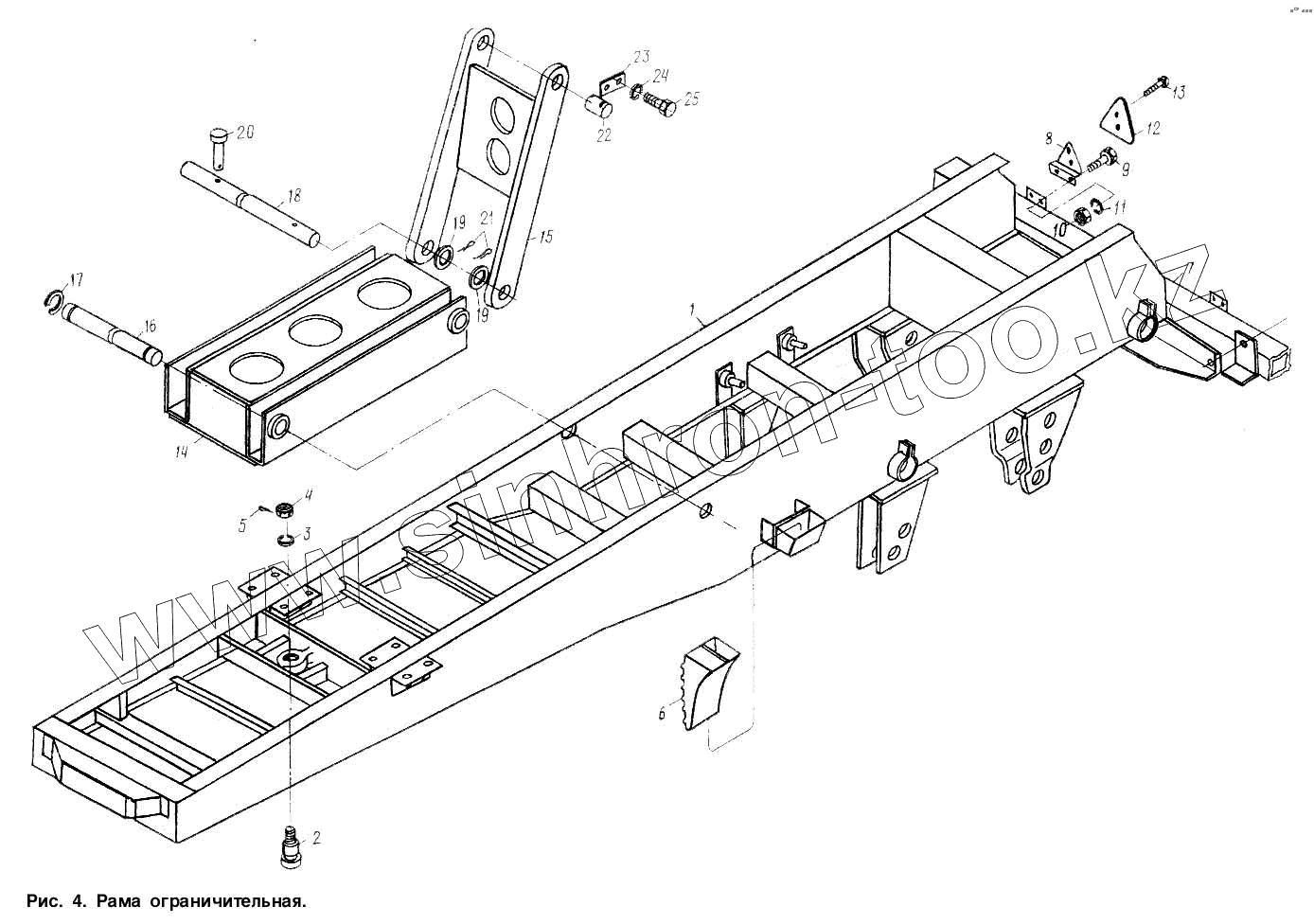

Каталог запасных частей к технике: МАЗ-9506. Рама ограничителя
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9506-2801010 | Рама в сборе | |
| 2 | 5245-2704042 | Шкворень | |
| 3 | 5204-2704062 | Шайба шкворня | |
| 4 | 375088 | Гайка М32х2-5Н6Н | |
| 5 | 45 98711232 | Шплинт 6,3х63 | |
| 6 | 5432-3927010 | Упор противооткатный | |
| 7 | 9506-2804010 | Бампер | |
| 8 | 847А-3731044-10 | Кронштейн | |
| 9 | 201418 | Болт М6-6gх16 | |
| 10 | 250508 | Гайка М6-6Н | |
| 11 | 252134 | Шайба 6Т | |
| 12 | ФП401Б-8208620 | Световозвращатель | |
| 13 | 220105 | Винт М6-6gх16 | |
| 14 | 9506-2815084 | Рама ограничительная | |
| 15 | 9506-2815071 | Рама ограничительная | |
| 16 | 9506-2815033 | Вал | |
| 17 | 400417 | Кольцо СП37-24-5 | |
| 18 | 9506-2815013 | Вал | |
| 19 | 376365 | Шайба 53 | |
| 20 | 260069 | Палец 10х65 | |
| 21 | 258039 | Шплинт 3,2х20 | |
| 22 | 9506-2815083 | Ось | |
| 23 | 9506-2815079 | Упор | |
| 24 | 252156 | Шайба 10Л | |
| 25 | 201493 | Болт М10-6gх16 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
