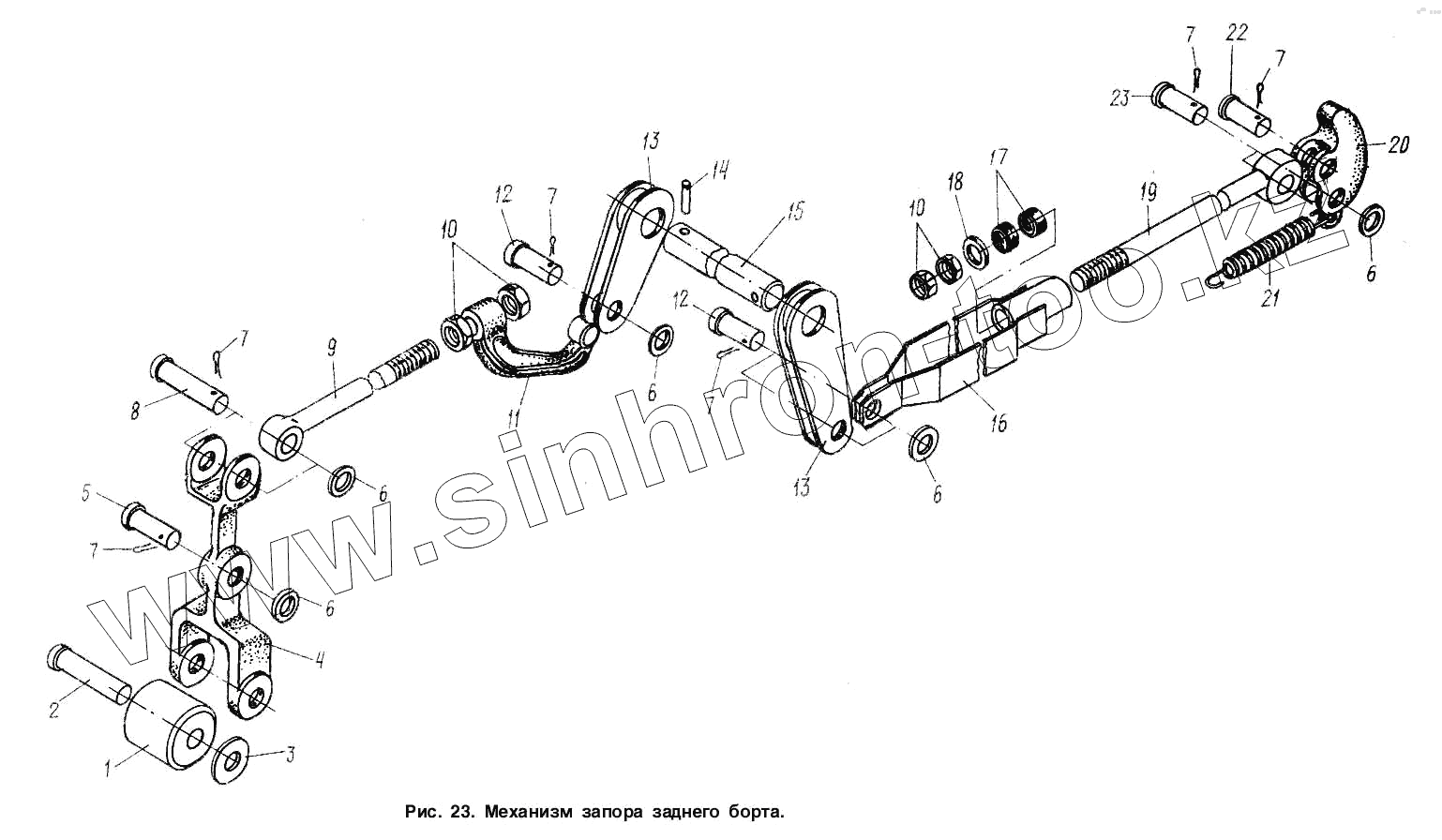

Каталог запасных частей к технике: МАЗ-9506. Механизм запора заднего борта
1
2
3
4
5
6
6
6
6
6
7
7
7
7
7
7
8
9
10
10
11
12
12
13
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9506-8505089 | Втулка | |
| 2 | 9506-8505127 | Ось | |
| 3 | 252005 | Шайба 8 | |
| 4 | 9506-8505105 | Рычаг | |
| 5 | 260096 | Палец 12х65 | |
| 6 | 252007 | Шайба 12 | |
| 7 | 258039 | Шплинт 3,2х20 | |
| 8 | 260094 | Палец 12х55 | |
| 9 | 503А-8505055 | Тяга | |
| 10 | 250558 | Гайка М14-6Н | |
| 11 | 503А-8505058-01 | Наконечник | |
| 12 | 260089 | Палец 12х40 | |
| 13 | 9506-8505103 | Рычаг | |
| 14 | 258993 | Штифт 10х50 | |
| 15 | 9506-8505068 | Вал | |
| 16 | 9506-8505058 | Наконечник тяги | |
| 17 | 8111-2915432 | Втулка | |
| 18 | 252016 | Шайба 14 | |
| 19 | 9506-8505055 | Тяга | |
| 20 | 9506-8505050 | Запор заднего борта | |
| 21 | 5336-3501034 | Пружина колодок тормоза | |
| 22 | 260091 | Палец 12х45 | |
| 23 | 260095 | Палец 12х60 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
