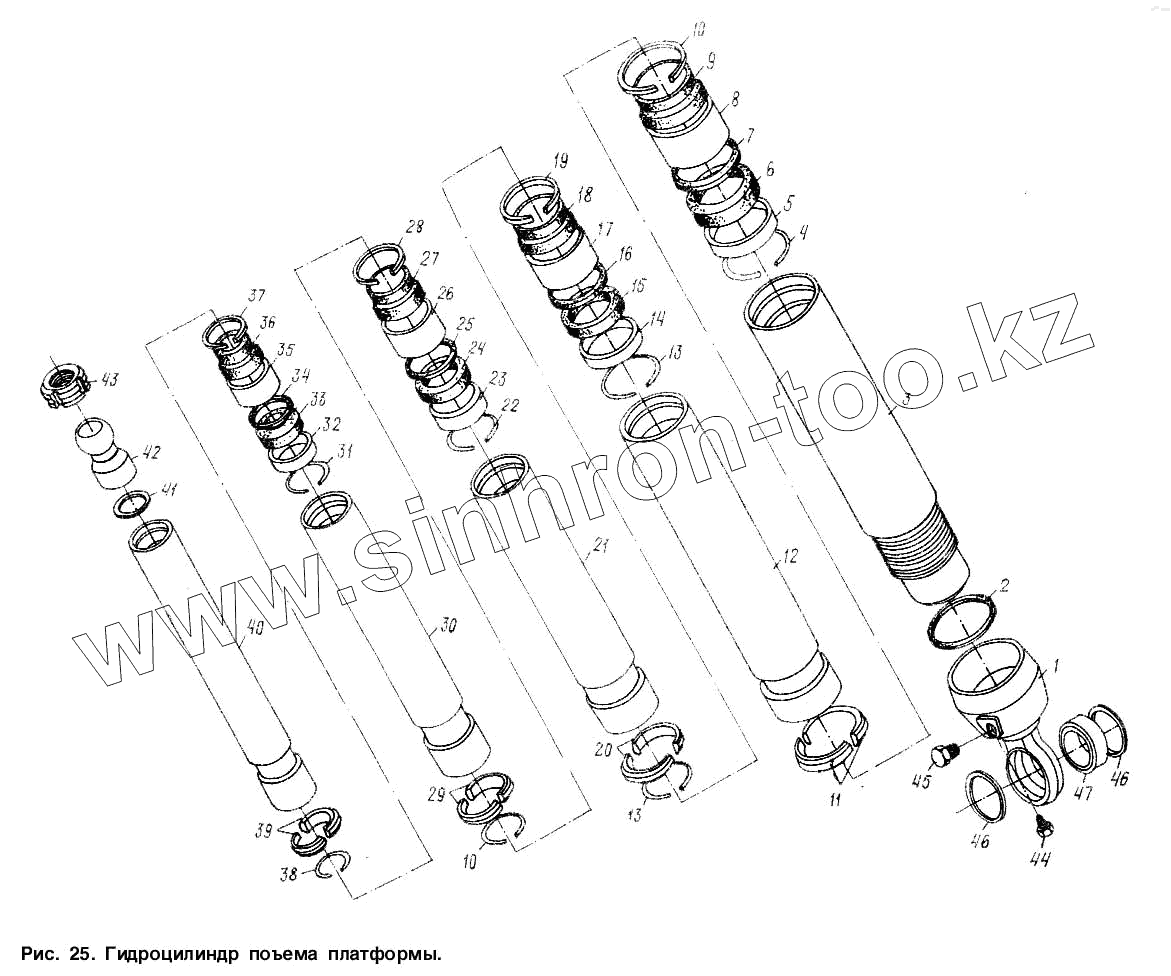

Каталог запасных частей к технике: МАЗ-9506. Гидроцилиндр подъема платформы

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

10

11

12

13

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

46

47

Позиция на иллюстрации	Заводской номер детали		Название детали
9506-8603510-10	9506-8603510-10		Гидроцилиндр в сборе
1	9506-8603517-10		Днище
2	185-190-36-2-3		Кольцо
3	9506-8603512-10		Корпус
4	5232В-8603530		Кольцо
5	5232В-8603666		Втулка
6	5232В-8603178-11		Шайба 5 Т
7	160-170-58-2-3		Кольцо
8	5232В-8603523		Направляющая
9	5232В-8603547		Грязесъемник
10	5232В-8603661		Кольцо стопорное
11	5232В-6803537		Полукольцо
12	9506-8603540-10		Труба выдвижная 1
13	5232В-8603528		Кольцо
14	5232В-8603665		Втулка
15	5232В-8603177-11		Шайба 5 Т
16	140-150-58-2-3		Кольцо
17	5232В-8603522		Направляющая
18	5232В-8603546		Грязесъемник
19	5332В-8603659		Кольцо стопорное
20	5232В-8603536		Полукольцо
21	9506-8603550-10		Труба выдвижная
22	503А-8603527		Кольцо
23	503А-8603666		Втулка
24	503А-8603584-01		Шайба
25	120-130-58-2-3		Кольцо
26	503А-8603523		Направляющая верхняя
27	503А-8603548		Грязесъемник
28	503А-8603658		Кольцо
29	503А-8603537		Полукольцо направляющее
30	9506-8603560-10		Труба выдвижная III
31	503А-8603525		Кольцо
32	503А-8603659		Кольцо стопорное
33	503А-8603583-01		Шайба
34	100-110-58-2-3		Кольцо
35	503А-8603522-11		Направляющая верхняя
36	503А-8603547		Грязесъемник
37	503А-8603657		Кольцо
38	503А-8603525-10		Кольцо упорное
39	503А-8603536		Полукольцо направляющее
40	9506-8603565-10		Труба IV
41	400451		Кольцо В60
42	5516-8603568		Головка опоры цилиндра
43	5516-8603598		Гайка опоры цилиндра
44	262541		Пробка КГ 1/8"
45	262545		Пробка КГ 3/4"
46	400468		Кольцо
47	ШСП-50		Подшипник

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
