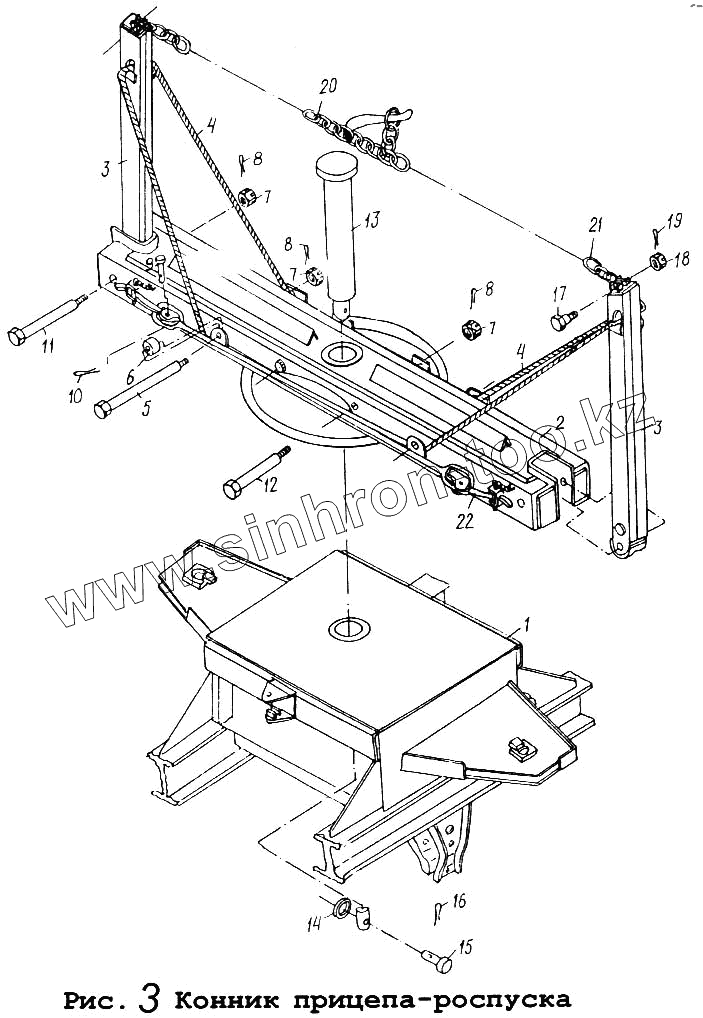

Каталог запасных частей к технике: МАЗ-9008. Конник прицепа-роспуска
1
2
3
3
4
4
5
6
7
7
7
8
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9008-2801010 | Рама в сборе | |
| 2 | 64255-2710014 | Основание коника | |
| 3 | 9008-2710140 | Стойка коника | |
| 4 | 64255-2710080 | Канат | |
| 5 | 5434.2710024 | Ось направляющей | |
| 6 | 509А-2710047 | Втулка | |
| 7 | 311702 | Гайка М33х1,5-5Н6Н | |
| 8 | 258071 | Шплинт 5х45 | |
| 9 | 260137 | Палец 16х50 | |
| 10 | 258054 | Шплинт 4,0х32 | |
| 11 | 64255-2710076 | Ось стойки коника | |
| 12 | 64255-2710024 | Ось направляющая короткая | |
| 13 | 9008-2707728 | Шкворень | |
| 14 | 252019 | Шайба 20 | |
| 15 | 378009 | Палец 20х142 | |
| 16 | 258081 | Шплинт 6,3х50 | |
| 17 | 5434-2710067 | Держатель цепи | |
| 18 | 250959 | Гайка М12-6Н | |
| 19 | 250038 | Шплинт 3,2х16 | |
| 20 | 64255-2710091 | Цепь стяжная | |
| 21 | 5434.2710090 | Цепь стяжная с рычагом | |
| 22 | 509А.2710065-01 | Рукоятка замка коника |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
