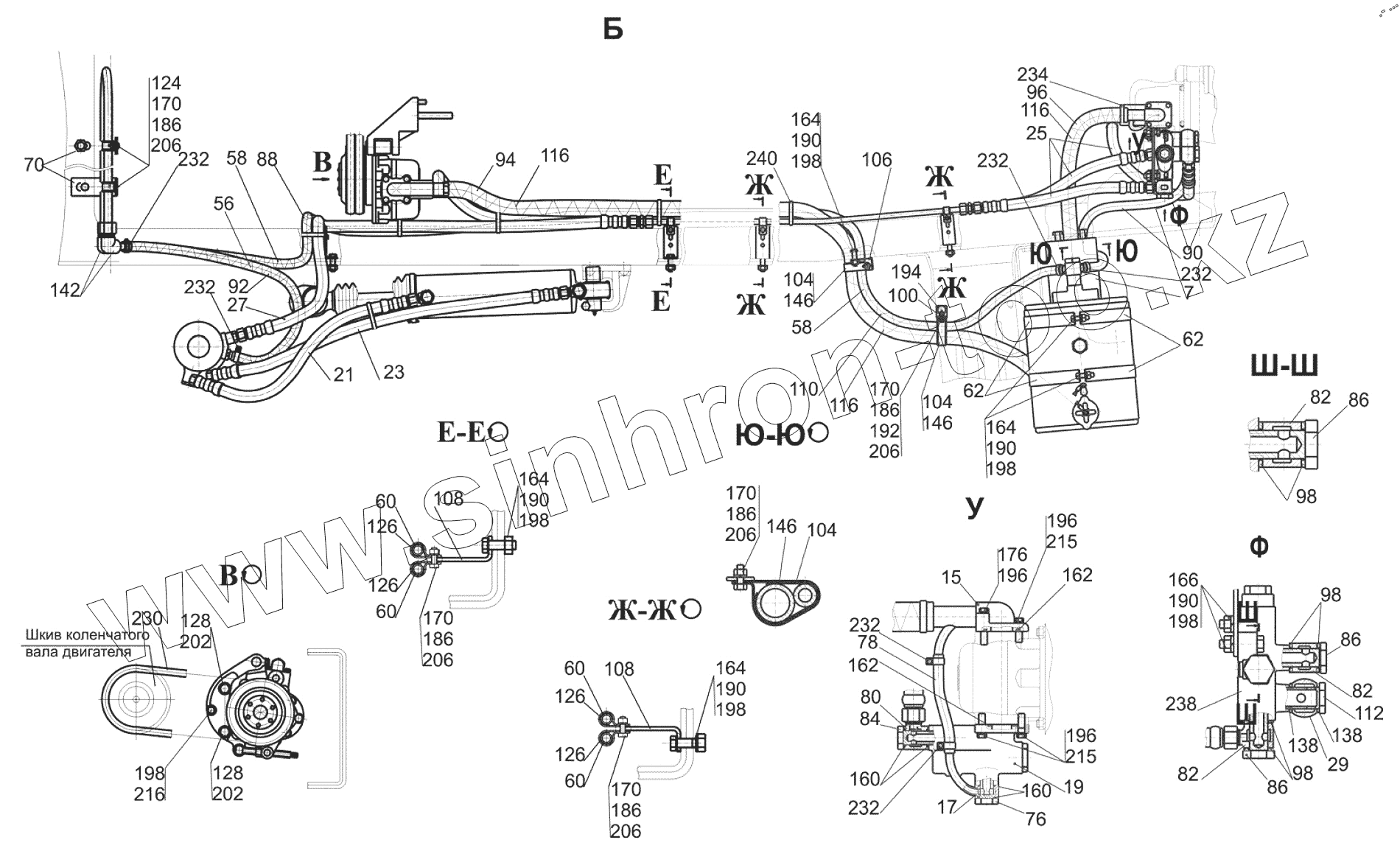

Каталог запасных частей к технике: МАЗ-6517X9-0000410. Установка рулевого управления 651705-3400001
7
15
17
19
21
21
21
23
23
23
25
27
29
56
58
58
60
60
60
60
62
62
70
76
78
80
82
82
82
84
86
86
86
88
90
92
94
96
98
98
98
100
104
104
104
106
108
108
112
116
116
116
124
126
126
126
126
128
128
138
138
142
146
146
146
160
160
162
162
164
164
164
164
166
170
170
170
170
170
176
186
186
186
186
186
190
190
190
190
190
192
194
196
196
196
198
198
198
198
198
198
202
202
206
206
206
206
206
215
215
216
230
230
232
232
232
232
232
232
232
232
232
232
232
232
232
232
232
232
232
232
232
232
232
232
232
232
232
232
232
232
232
232
232
232
234
234
234
234
238
238
240
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 64229-3400008 | Рулевой механизм | |
| 1 | 64221-3400008-02 | Механизм рулевой | |
| 3 | 64227-3402015 | Колесо рулевое | |
| 5 | 64221-3403008 | Кронштейн с колонкой | |
| 7 | 651608-3403017 | Кронштейн | |
| 9 | 64221-3403090 | Ручка | |
| 11 | 6422-3405004 | Цилиндр гидравлический | |
| 15 | 6418-3407220 | Фланец | |
| 17 | 64221-3407224 | Трубка | |
| 19 | 6418-3407260 | Клапан расхода и давления | |
| 21 | 5335-3408009-10 | Шланг | |
| 21 | РВД.12.27.20.650 | Рукав высокого давления | |
| 21 | РВД.12.25.20.650-Т | Рукав высокого давления армированный | |
| 23 | 5336-3408009-10 | Шланг | |
| 23 | РВД.12.27.20.900 | Рукав высокого давления | |
| 23 | РВД.12.25.20.900-Т | Рукав высокого давления армированный | |
| 25 | 533632-3408009 | Шланг | |
| 27 | 650136-3408009 | Шланг | |
| 29 | 64226-3408042 | Наконечник | |
| 31 | 651705-3408060 | Трубка | |
| 33 | 6418-3408072 | Трубка | |
| 35 | 651705-3410010 | Бак масляный | |
| 37 | 5336-3444050-11 | Вал нижний | |
| 56 | 504В-1013045 | Пружина | |
| 58 | 4370-1013046 | Пружина | |
| 60 | 500-1104542 | Втулка | |
| 62 | 64227-1203030 | Хомут | |
| 64 | 5336-3401090 | Сошка рулевого управления | |
| 66 | 64227-3402061 | Крышка | |
| 68 | 6418-3403023 | Пластина | |
| 70 | 651705-3403187 | Кронштейн | |
| 72 | 651705-3403188 | Кронштейн | |
| 74 | 64221-3403192 | Палец | |
| 76 | 503-3405188-10 | Болт | |
| 78 | 437030-3407227 | Шланг | |
| 80 | 64221-3408016 | Наконечник | |
| 82 | 64226-3408016 | Наконечник для двигателя MAN | |
| 84 | 64221-3408017 | Болт приводной | |
| 86 | 64226-3408017 | Болт приводной для двигателя MAN | |
| 88 | 651705-3408024 | Шланг | |
| 90 | 651705-3408026 | Шланг | |
| 92 | 651705-3408028 | Шланг | |
| 94 | 651705-3408082 | Шланг | |
| 96 | 651705-3408084 | Шланг | |
| 98 | 64226-3408084 | Шайба | |
| 100 | 504В-3504046 | Угольник оттяжной пружины | |
| 102 | 64227-3506027 | Прокладка | |
| 104 | 64227-3506028 | Прокладка | |
| 106 | 6317-3506052 | Кронштейн | |
| 108 | 64221-3506057 | Кронштейн | |
| 112 | 64221-3509254 | Наконечник | |
| 114 | 64221-3724631 | Хомут | |
| 116 | 55514-8609022 | Пружина защитная | |
| 118 | 555102-8609067 | Втулка | |
| 120 | 250514 | Гайка М12-6Н | |
| 122 | 251035 | Гайка М24х2-5Н6Н | |
| 124 | 252037 | Шайба 6 | |
| 126 | 315407 | Кляммер | |
| 128 | 371320 | Болт М14-6gх90 | |
| 130 | 371331 | Болт М16х1.5-6gх34 | |
| 132 | 372589-20 | Болт М16х1,5-6gx80 | |
| 132 | 0233101600800 | Болт М16х1,5x80 | |
| 132 | 28683000 | Болт М16х1,5-6gx80 | |
| 134 | 374582-20 | Гайка М16х1,5-6Н | |
| 134 | 1011701601502 | Гайка М16х1,5 | |
| 134 | 67330000 | Гайка М16х1,5 | |
| 134 | 06.11251-2008 | Гайка DIN 6923 М16х1,5-10 | |
| 136 | 375202 | Шайба 12 | |
| 138 | 376291 | Шайба | |
| 140 | 378057 | Шпонка 5х7,5 | |
| 142 | 402752 | Угольник | |
| 144 | 403602 | Кляммер | |
| 146 | 403631 | Кляммер | |
| 148 | 404324 | Штуцер | |
| 160 | 018-022-25-2-3 | Кольцо | |
| 162 | 028-033-30-2-3 | Кольцо | |
| 164 | 200315 | Болт М10-6gх40 | |
| 166 | 200317 | Болт М10-6gх45 | |
| 168 | 200372 | Болт М12-6gх45 | |
| 170 | 201420 | Болт М6-6gх20 | |
| 172 | 201456 | Болт М8-6gх20 | |
| 176 | 201464 | Болт М8-6gх40 | |
| 180 | 201540 | Болт М12-6gх30 | |
| 182 | 201544 | Болт М12-6gх40 | |
| 184 | 220104 | Винт М6-6gх14 | |
| 186 | 250508 | Гайка М6-6Н | |
| 188 | 250510 | Гайка М8-6Н | |
| 190 | 250512 | Гайка М10-6Н | |
| 192 | 252004 | Шайба 6 | |
| 194 | 252005 | Шайба 8 | |
| 195 | 252038 | Шайба 8 | |
| 196 | 252135 | Шайба 8Т | |
| 198 | 252136 | Шайба 10.ОТ | |
| 200 | 252137 | Шайба 12.ОТ | |
| 202 | 252138 | Шайба 14.ОТ | |
| 204 | 252139 | Шайба 16.ОТ | |
| 206 | 252154 | Шайба 6Л | |
| 208 | 258053 | Шплинт 4х25 | |
| 210 | 258069 | Шплинт 5х36 | |
| 212 | 260092 | Палец 12х48 | |
| 214 | 264072 | Масленка 1.1.4ХЛ1 | |
| 215 | 370825 | Болт М8-6gх25 | |
| 216 | 370906 | Болт М10-6gх30 | |
| 218 | 372583-20 | Болт М16х1,5-6gх55 | |
| 218 | 0233101600550 | Болт М16х1,5х55 | |
| 218 | 28680000 | Болт М16х1,5x55 | |
| 218 | 06.02813-5016 | Болт М16х1,5х55-10.9-MAN 183-B1 | |
| 230 | I-14x13-1000 | Ремень | |
| 230 | II-14x10-987 | Ремень | |
| 232 | WD9 16-25 C7 W2 | Хомут червячный | |
| 232 | TORRO 16-25/9-C7W2 | Хомут | |
| 232 | 16-25/972 | Хомут | |
| 232 | TORRO 16-25/972 | Хомут | |
| 234 | WD12 25-40 C7 W2 | Хомут червячный | |
| 234 | F16 KBE 025 040 VAA | Хомут червячный | |
| 234 | TORRO 25-40/12 C7 W2 | Хомут червячный | |
| 234 | 25-40/1272 | Хомут червячный | |
| 236 | 258073 | Шплинт 5х60 | |
| 238 | ШНКФ 453477.010 | Клапан | |
| 238 | 7760 900 121 | Клапан | |
| 240 | 8320233 | Кабельная стяжка | |
| 242 | 651705-3407008 | Насос | |
| 242 | 651705-3407008-010 | Насос | |
| 242 | 651705-3407008-700 | Насос | |
| 242 | 651705-3407008-710 | Насос |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
