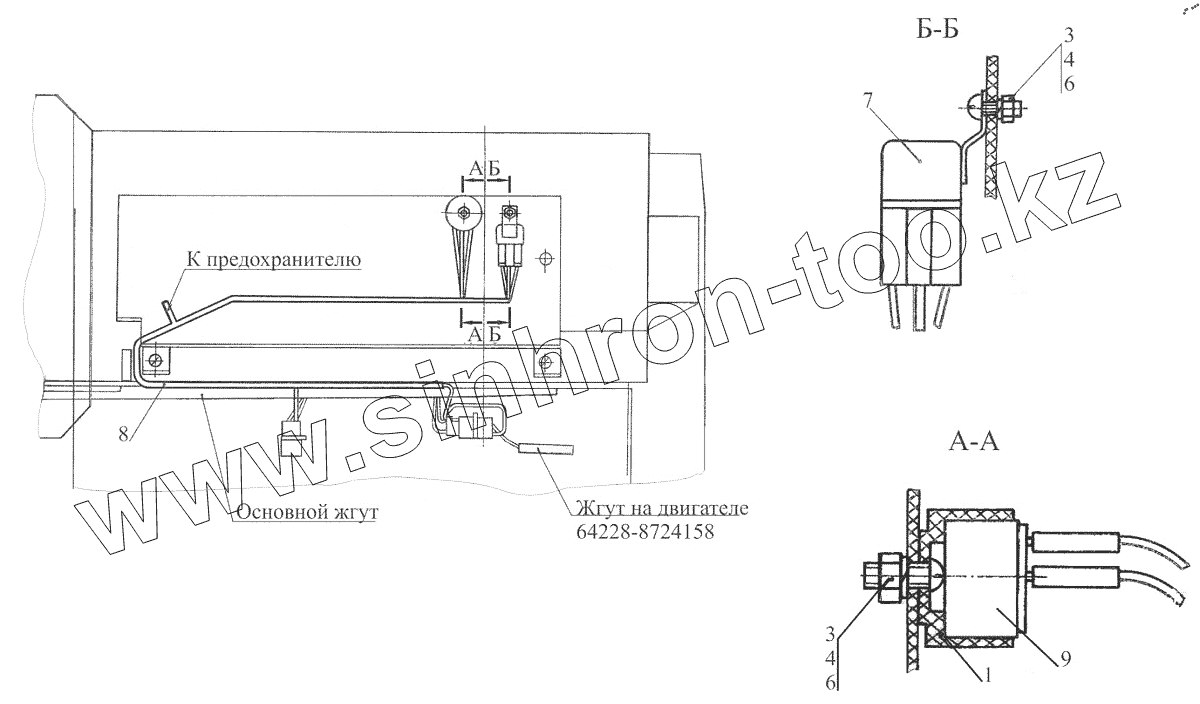

Каталог запасных частей к технике: МАЗ-6517X9-0000410. Установка реле сигнала заднего хода

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано BAW DAF DongFeng FAW Foton HOWO Hyundai IVECO JAC Motors LGMG MAN Shaanxi SITRAK Studebaker Tata Volvo Автокомпонент Плюс БелАЗ Брянский Арсенал ГАЗ ЗИЛ КАЗ Камский автозавод КрАЗ Мадара МАЗ МЗКТ МоАЗ Нефтекамский автозавод Ставропольский Завод АвтоПрицепов ТАТРА Тонар УралАЗ ЧМЗАП

Модель Не выбрано KNORR-BREMSE применяемых на технике МАЗ КПП МАЗ-543205-070 МАЗ-3PP59 (1999) МАЗ-437030 (Зубренок) (2004) МАЗ-437040 (Зубренок) (2002) МАЗ-437040 (Зубренок) (2005) МАЗ-437041 (Зубренок) (2010) МАЗ-437043 (Зубренок) (2011) МАЗ-437130 (Зубренок) (2008) МАЗ-4371P2-0000421-000 (2013) МАЗ-500А МАЗ-503А МАЗ-504А МАЗ-504В (2005) МАЗ-530905 (2009) МАЗ-5335 (2004) МАЗ-5336 (2005) МАЗ-53363 МАЗ-53366 МАЗ-5337 МАЗ-5337 (2005) (2005) МАЗ-53371 МАЗ-533731 (2009) МАЗ-533731 (2012) МАЗ-5429 (2003) МАЗ-543 (7310) (2008) МАЗ-5432 (2003) МАЗ-543202 (2003) МАЗ-54321 МАЗ-54323 МАЗ-54326 (2000) МАЗ-54328 МАЗ-5433 МАЗ-5434 МАЗ-543403, 641705, 641708 (2010) МАЗ-5440 (2002) МАЗ-544018 (2011) МАЗ-544069 МАЗ-5440B5 (2013) МАЗ-5440B9, 6430B9 (2013) МАЗ-5440E9 (2011) МАЗ-5516 МАЗ-5516 (2003) (2003) МАЗ-551605 (2007) МАЗ-551608, 630308 (2007) МАЗ-551669 (2008) МАЗ-5516А5 (2007) МАЗ-5549 (2003) МАЗ-5550V3 (V5) (2011) МАЗ-5551 МАЗ-5551 (2003) (2003) МАЗ-555102, 5551А2 (2007) МАЗ-555142 (2007) МАЗ-6303 (2000) МАЗ-6303 (2005) (2005) МАЗ-630333 (2012) МАЗ-6303A3, 6303A5 (2007) МАЗ-631019 (2014) МАЗ-631236 (2007) МАЗ-6312B9-0008425-012 (2015) МАЗ-6317 МАЗ-631705 (2010) МАЗ-631705, 631708 (2010) МАЗ-6422 (2003) МАЗ-6422, 5432 (2007) МАЗ-64221 МАЗ-64226 (2000) МАЗ-64229 МАЗ-642505, 642508 (2006) МАЗ-64255 МАЗ-643018 (2015) МАЗ-643068 (2003) МАЗ-6430A8 (5440A8, 5440A5) (2008) МАЗ-650108 (2008) МАЗ-650119 (2010) МАЗ-6501B9 (2014) МАЗ-6501B9 (2015) МАЗ-651669-320 (340) (2009) МАЗ-6516V8-520 (6516V8-540) (2011) МАЗ-651705 (2009) МАЗ-6517X9-0000410 (2014) МАЗ-74131 (1996) МАЗ-83781 МАЗ-9008 МАЗ-93802 МАЗ-93866 МАЗ-938662 МАЗ-93892 МАЗ-9506 МАЗ-9758 МАЗ-9758-30 Общий (см. мод-ции) Справочник

Схема > Не выбрано Установка силового агрегата 6517X9-1000000-000, 6517X9-1000000-020 Крепление двигателя 6517X9-1001002-000 Крепление двигателя 6517X9-1001002-020 Двигатель с коробкой передач и сцеплением 6517X9-1000300-000 Установка системы заливки и контроля уровня масла 630300-1018002 Установка вентиляции картера двигателя 630300-1014002 Установка шумоизоляционных экранов 642208-1061003 Установка шумоизоляционных экранов 631708-1061004 Крепление подогревателя 651705-1015001 Крепление топливопроводов подогревателя 651705-1015004 Бачок топливный 64226-1015910 Установка электрооборудования подогревателя 651705-3700085-015 Крепление топливного бака 651705-1101002-000 Бак топливный 6501В5-1101010 Труба наливная с пробкой 6430-1101083 Топливозаборник 5440В9-1105014 Хомут с подкладкой 64221-1101110 Установка привода управления двигателем 437143-1108002 Педаль с переходником 437143-1108005 Крепление топливопроводов 6517X9-1104002-001 Крепление топливопроводов 6517X9-1104002-001 Крепление топливопроводов 6517X9-1104002-000 Крепление топливопроводов 6517X9-1104002-000 Крепление топливопроводов 6517X9-1104002-020 Крепление топливопроводов 6517X9-1104002-020 Крепление топливопроводов 6517X9-1104002-030 Крепление топливопроводов 6517X9-1104002-030 Крепление воздушного фильтра 6517X9-1109002-000, 6517X5-1109002-000 Установка системы выпуска газов 631708-1200001-030 Установка системы выпуска газов 6517X9-1200001-000 Установка системы выпуска газов 631705-1200001 Установка системы выпуска газов 651705-1200001-040 Распределитель 6501А8-1203240 Узел подвода газов 651705-1203220-040 Установка системы охлаждения 6303A8-1300005, (-010), (-020), (-030) Установка системы охлаждения 6303A8-1300005, (-010), (-020), (-030) Установка системы охлаждения 5316X5-1300005-000, (-010), (-020), (-030) Установка системы охлаждения 5316X5-1300005-000, (-010), (-020), (-030) Радиатор с кожухом 6303A8-1301009 Радиатор с кожухом 5316X5-1301009-000, (-020) Бачок расширительный 642290-1311008-000 Установка системы охлаждения воздуха 6517X9-1300040-000 Установка системы охлаждения воздуха 5316X5-1300040-000 Установка защиты радиатора 6317X9-1300050-000 Установка механизма управления сцеплением 64229-1600005-032 Установка механизма управления сцеплением 64229-1600005-031 Установка механизма управления сцеплением 64229-1600005-033 Установка механизма управления сцеплением 64229-1600005-050 Основание педали 64221-1602004-010 Цилиндр подпедальный с толкателем 6430-1602500-010 (6430-1602500-011, 6430-1602500-012,6430-1602500-030) Толкатель 6430-1602568, 6430-1602568-010 Педаль 64226-1602112 Бачок 64221-1602560 Установка привода управления коробкой передач 642208-1700002 Установка привода управления коробкой передач 642208-1700002-010 Механизм промежуточный 551639-1703325-001 Рычаг 64221-1703410-01 Рычаг 64221-1703410-020 Рычаг 642208-1703410 Рычаг 642208-1703410-010 Переключатель 6430-1703800 Переключатель 54402-1703800 Корпус 6430-1703802, 54402-1703802 Золотник 64221-1703808, 54402-1703808 Хвостовик 63031-1703448-010 Хвостовик 543208-1703448 Тяга 64301-1703490, 6422-1703490-01 Наконечник 6422-1703250 Тройник 64301-1703790 Установка раздаточной коробки 651705-1800008, (-600), 651705-1800008-010, (-610) Коробка раздаточная 651705-1800020-001, (-601) Картер с крышкой 551650-1802009-000 Вал промежуточный 651705-1802084 Дифференциал 55165-1830010 Крышка 5434-1802027-10, (-610) Крышка 5434-1802030-10 Вал привода переднего моста 55165-1802230, (-600) Вал выходной 55165-1802116, (-600) Фланец 5434-1802091 Крышка 6422-2502050, (-600) Установка управления раздаточной коробкой 55165-1800009 Установка карданных валов 641708-2200000 Установка карданных валов 641705-2200000-010 Вал карданный 642508-2218010 Вал карданный 543405-2218010 Вал карданный 64226-2201010-02 Вал карданный 631705-2203010-10 Крестовина карданного вала 53205-2205026-10 Крестовина 7522-2201026-10 Крестовина в сборе UJ.68740.11.02 Мост передний Мост передний Корпус водила 642508-2305029-000 Тяга поперечная рулевая 5434-3003052 Ступица 651705-3103006 Колодка тормозная Рычаг регулировочный Картер 631705-2300015 Шестерня ведущая 6317-2302021-011 Крышка 5434-2302050 Дифференциал 6317-2303010 Мост задний Мост задний Мост задний Корпус водила 5440-2405029-020 Корпус водила 5440-2405029 (альтернатива комплекта 5440-2405029-020) Ступица с крышкой 631705-3104006 Крышка с манжетами 543266-3104034 Крышка 543266-3104035-000 Колодка тормоза с накладками 5440-3502090, 5440-3502091 Картер моста 64221-2401010-030 Редуктор Картер редуктора 5336-2402015-020 Шестерня ведущая Фланец 54326-2402061-020 Крышка 5432-2402050 Дифференциал Рычаги регулировочные 54321-3502135, 54321-3502136 Привод управляющий 64226-3501166 Вал червячный с полумуфтой 64226-3501168-010 Шестерни ведущая и ведомая (комплект для запчастей), Поставляется комплектно, 5336-2402020-030 Мост средний Мост средний Мост средний Ступица с крышкой 631705-3104006-010 Крышка с манжетами Рычаги регулировочные 64226-3502135-010, 64226-3502136-010 Привод управляющий 64226-3501166 Вал червячный с полумуфтой 64226-3501168-010 Картер моста 64221-2501010-030 Редуктор среднего моста Картер редуктора 64221-2502015-020 Фланец 6430-2502129 Крышка 6430-2502140 Дифференциал межосевой 64229-2506010 Шестерня ведущая Дифференциал Вал задний Установка привода управления блокировкой 55165-2500024 Рама 651705-2800010-050 Рама 651705-2801002-050 Вилка с пружиной 500А-2806115 Вилка с пружиной 551603-2805158-050 Установка бокового ограждения 651705-2800040-010 Боковое ограждение 651705-2815018-010 Боковое ограждение 651705-2815019-010 Установка подвески передней 651705-2900001-000 Рессора передняя 55165-2902012 Вал стабилизатора с кронштейнами 631705-2906006 Установка подвески задней 651705-2900002 Подвеска балансирная 551605-2900012-060 Рессора задняя 55165-2912012-010 Балансир рессоры 6418-2918018 Вал стабилизатора с рычагами 55165-2916006 Штанга реактивная 64221-2919014 Штанга реактивная 64221-2919015 Тяга продольная 6422-3003010-01 Наконечник 6422-3003056-01 Установка запасного колеса Крепление запасного колеса 631705-3105008 Установка задних колес 631705-3100002-010 Установка задних колес 631708-3100002-010 Установка передних колес 631705-3100005-010 Установка передних колес 631708-3100005-010 Колесо и шина Установка рулевого управления 651705-3400001 Установка рулевого управления 651705-3400001 Механизм рулевой 64229-3400008 Механизм рулевой 64221-3400008-02 Механизм рулевой 64229-3400010-01 Механизм рулевой 64221-3400010 Механизм рулевой 64229-3401005-02 Механизм рулевой 64221-3401005 Клапан 64221-3430010 Крышка 64229-3401085-20 Винт 5336-3401030 Винт 64229-3401030 Крышка 5336-3401080 Вкладыш 64229-3401082 Распределитель 5336-3416010-01 Кронштейн с колонкой 64221-3403008 Колонка рулевая 64221-3444010 Цилиндр гидравлический 6422-3405004 Цилиндр 5336-3405005-02 (ЦГ80-280) Цилиндр ЦГ80-280-3405010-11 Корпус шарнира ЦГ80-280-3405204-11 Бак масляный 651705-3410010 Вал нижний 5336-3444050-11 Шарнир карданный 5336-3444052 Шарнир карданный 5336-3444054 Насос 651705-3407008,(-010), (-700), (-710) Насос 651705-3407010, (-010), (700), (-710) Клапан расхода 6418-3407260 Установка пневмотормозов 6517X9-3500003-000 Установка пневмотормозов 6517X9-3500003-000 Установка пневмокомпрессора 642208-3500014 Крепление ресивера 64255-3513004 Установка ресиверов 551605-3513004 Установка ресивера 5337-3513005-10 Крепление тормозного крана 64221-3514004-20 Педаль с кронштейном 64221-3504010 Кран тормозной 64221-3514108-010 Крепление четырехконтурного клапана 5516-3515002 Крепление клапана ускорительного 543403-3518004 Клапан ускорительный 555102-3518004 Установка тормозных камер 509А-3500043-01 Крепление тормозных камер 5516-3519002 Крепление тормозных камер 651705-3519003 Крепление регулятора тормозных сил 64221-3533002-02 Крепление осушителя воздуха 64255-3536004-010 Привод стояночного и моторного тормоза 5516A5-3537004-010 Крепление клапана двухмагистрального 64221-3562004-10 Шланги Соединение для ремонта поврежденных трубопроводов Установка фар 64221-3700006, 642217-3700006 Установка аккумуляторных батарей 551605-3700008, (-700) Установка аккумуляторных батарей 551605-3700008, (-700) Установка задних фонарей 55165-3700009, (-700) Установка электрооборудования на шасси 6517X9-3700010-000 (-700) Установка электрооборудования на шасси 6517X9-3700010-000 (-700) Установка стеклоочистителя 6317-3700041 Привод стеклоочистителя 631708-5205500-010 Установка электрооборудования ЭФУ 642208-3700124, (-700) Установка электрооборудования на кабине 543240-3700076, (-700) Установка электрооборудования на кабине 543240-3700076, (-700) Установка электрооборудования на кабине 543240-3700076, (-700) Установка электрооборудования на кабине 543240-3700076, (-700) Установка электрического сигнала 543205-3700024-010, (-710) Установка электрического сигнала 543205-3700024, (-700) Установка электрического сигнала 543205-3700024-010, (-710) Установка боковых габаритных фонарей 551605-3700080-050, (-750) Установка жгута боковых габаритных фонарей на кабине 5516-3700081, (-700) Установка переключателей на рулевой колонке 64221-3700084 Установка датчиков уровня 651705-3700093, (-700) Установка электрооборудования на двигателе Установка электрооборудования на двигателе Установка генератора 642208-3700011 Установка стартера 5337-3700031 Установка стартера Установка подогрева топливного фильтра 555145-3700101, (-700) Установка электрооборудования управления платформой (самосвал) 5516-3700112-50, 551607-3700112-50 Установка реле сигнала заднего хода Установка электрооборудования контроля коробки отбора мощности Установка щитка приборов 551603-3800001, (-700) Щиток бортовой системы контроля 64221-3831010 Щиток приборов 551605-3805010, (-700) Щиток приборов 64229-3805012, 642297-3805012 Панель блоков предохранителей и реле 642208-3722014, (-700) Панель блоков предохранителей и реле 543240-3722014, (-700) Установка и пломбировка спидометра 642205-3800004, (-700) Установка и пломбировка спидометра 642205-3800004, (-700) Установка и пломбировка тахографа 6422A5-3800005-000, (-700) Установка и пломбировка тахографа 6422A5-3800005-000, (-700) Установка магнитолы 642208-7900010 Установка антенны 54321-7900014 Установка светоотражающей маркировки по кабине 543208-8200001 Установка светоотражающей маркировки 551605-8200002 Установка электрооборудования АБС тормозов Установка электрооборудования АБС тормозов Установка датчика АБС на передних колесах Установка электрооборудования АБС по кабине Установка электрооборудования АБС по кабине Установка электрооборудования ЭСУ двигателя 6517X9-3800060-000 Установка принадлежностей 651705-3900011-000 Установка противооткатных упоров 651705-3900037-000 Установка огнетушителя 5516-3910040 Установка кабины Балка опоры 555102-5001660 Кабина с дверьми Петля правая 5336-6106012-02 Петля левая 5336-6106013-02 Установка дополнительной шумоизоляции 54327-5000120-010 Установка кожухов 54327-3400054 Установка омывателя 64221-5200008-01 Установка стекол 63172-5200010 Панель приборов 64221-5300014 Установка люка 64221-5700010 Установка ограничителей 64221-6100006-10 Установка дверной арматуры Установка дверной арматуры Установка и пневмопитание сидений 5551-6800006-040 Установка и пневмопитание сидений 64221-6800006-10 Установка и пневмопитание сидений 5433-6800006 Сиденье водителя 6430-6800010 Подушка и спинка сидения 6430-6800012 Механизм регулирования высоты 6430-6804100-010 Подставка сиденья с пневмооборудованием 6430-6807006-010 Сиденье переднее 6430-6810010 Подушка и спинка сидения 6430-6810012 Установка подлокотника 6430-6800020 (21) Установка подголовника 6430-6800030 Установка ремней безопасности 54327-8200024 Установка зеркал 54327-8200005-010 Установка зеркалодержателей Установка спальных мест 64221-8200010 Установка поручней в кабине 6317-8200030 Установка шторы и вещевой полки 64221-8200034 Установка шторы и вещевой полки 64221-8200034 Установка противосолнечных козырьков 64221-8200046 Установка облицовки передка 64221-8400018 Установка оперения 642508-8400020 Установка крыльев 651705-8500048 Установка обивок Установка отопителя 64221-8100001, 642217-8100001 Пульт управления 630305-8109011 Отопитель 64221-8101010-010, 64221-8101010-710 Отопитель Блок вентиляторный 64221-8118010, (-700) Блок вентиляторный 64221-8118010-001, (-701) Привод 64221-8109119 Установка механизма подъема кабины 6317-5000040 Укладка рычага подъема кабины 64221-3900041-01 Гидроцилиндр 64221-5003010 Шток 64221-5003040 Насос механизма подъема кабины 64221-5004010 Установка независимого воздушного отопителя 631705-8100002-001 Установка электрооборудования подогревателя 64229-3700088-010 Установка кондиционера 642208-8100004-000 Установка накрышного блока кондиционера СС-5 533632-8100007-000 Установка компрессора 642208-8100010-000 Установка электрооборудования кондиционера 631705-3700092-000 Установка шлангов отопителя 6517X9-8100006-000 Установка шлангов отопителя 642208-8100006 Установка крана управления отопителем 630305-8100030-010 Кран управления отопителем 5440A9-8101150-010 Установка дополнительных подножек 651705-8400016-000, Изображена установка левой дополнительной подножки, правая устанавливается аналогично Установка экранов 651705-8400030-070 Установка платформы Рама ограничительная 650136-2815011 Платформа Установка инструментального ящика 651705-8500009-020 Установка надрамника 651705-8600002 Крепление кронштейнов 651705-8600060-000 Установка гидрооборудования 651705-8600005, (-700) Установка гидрооборудования 6517X9-8600005-032, (-732) Установка масляного бака 651705-8600034 Гидроцилиндр 55165-8603510 Клапан 551605-8607010 Клапан 555102-8603508 Клапан 5516-8607108 Клапан расхода и давления 5516-8607110 Насос с арматурой 651705-8604010-032, (-732) Клапан обратный 5516-8609240 Установка коробки отбора мощности и насоса 651705-8600007, (-700) Коробка отбора мощности 64228-4202010 Клапан обратный с арматурой 64228-8609240

1

3

3

4

4

6

6

7

7

8

8

9

9

Позиция на иллюстрации	Заводской номер детали		Название детали
1	64221-3747015		Кронштейн реле
3	220105		Винт М6-6gх16
4	250508		Гайка М6-6Н
6	252154		Шайба 6Л
7	751.3777.000-10		Реле
7	3-1393303-7		Реле
8	5516-3724364		Жгут сигнала заднего хода
8	551607-3724364		Жгут сигнала заднего хода
9	РС493-3803010-У-ХЛ		Прерыватель контрольной лампы
9	РС493-3803010-Т		Прерыватель контрольной лампы

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер

Дополнительная информация

×

Название:

Номер:

Примечание:
