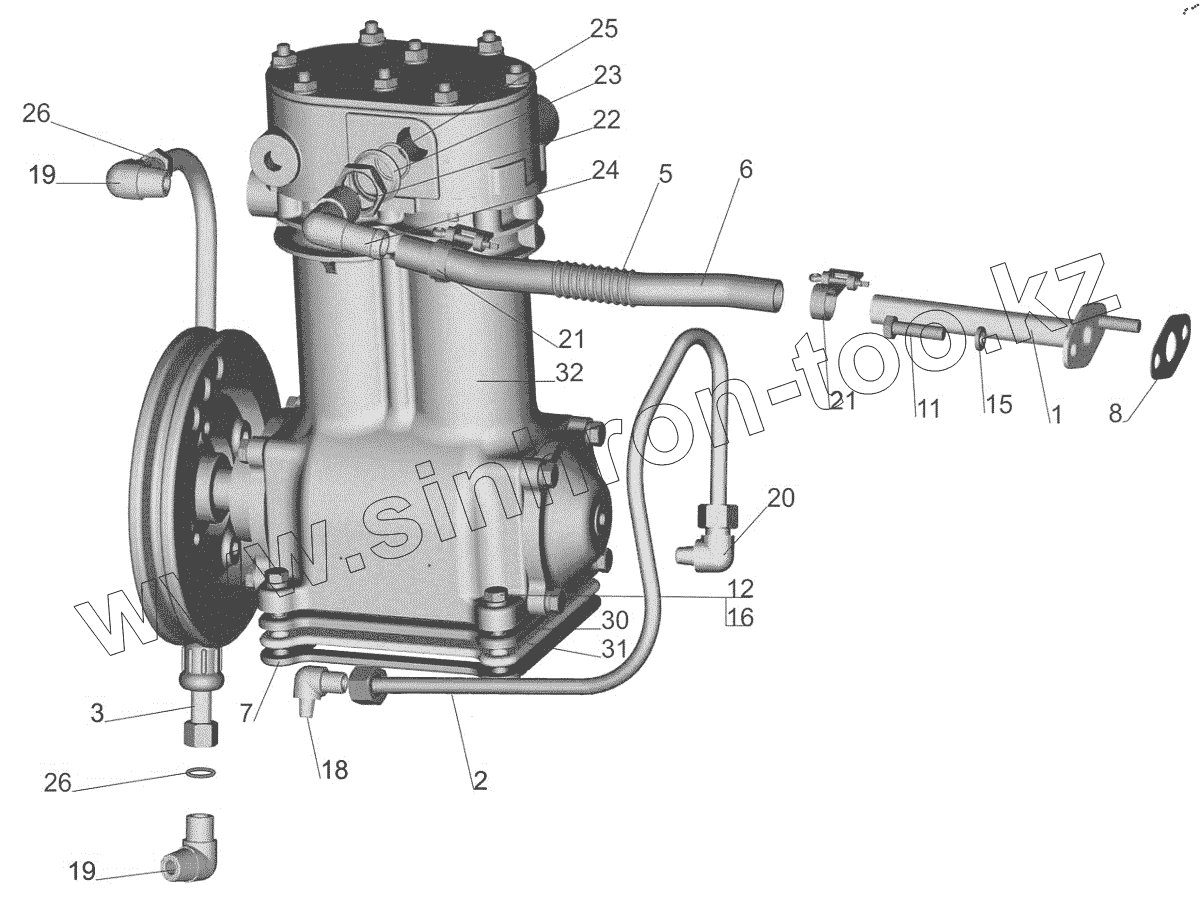

Каталог запасных частей к технике: МАЗ-6517X9-0000410. Установка пневмокомпрессора 642208-3500014

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
5
6
7
8
11
12
15
16
18
19
19
20
21
21
22
23
24
25
26
26
30
31
32
32
Позиция на иллюстрации Заводской номер детали Название детали
1 54323-3509235 Патрубок
2 642208-3509262 Трубка подвода масла
2 642208-3509262-010 Трубка подвода масла
3 533630-3509278 Трубка подвода воды
5 504В-1013045 Пружина
6 504В-3509247 Шланг компрессора всасывающий
7 500-3509105 Крышка предохранительная
8 5336-3509238 Прокладка патрубка
11 201456 Болт М8-6gх20
12 201501 Болт М10-6gх35
15 252135 Шайба 8Т
16 252136 Шайба 10.ОТ
18 379737 Угольник
19 379051 Угольник
20 379737 Угольник
21 20-32/972 Хомут червячный
22 374640 Гайка М22х1,5-6Н
23 376145 Шайба 22
24 402930 Угольник
25 020-025-30-2-2 Кольцо
26 008-011-19-2-3 Кольцо
30 130-3509103-Б Прокладка крышки
31 236-1002284 Прокладка крышки
32 5336-3509012-10 Компрессор
32 161.3509012-20 Компрессор
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
