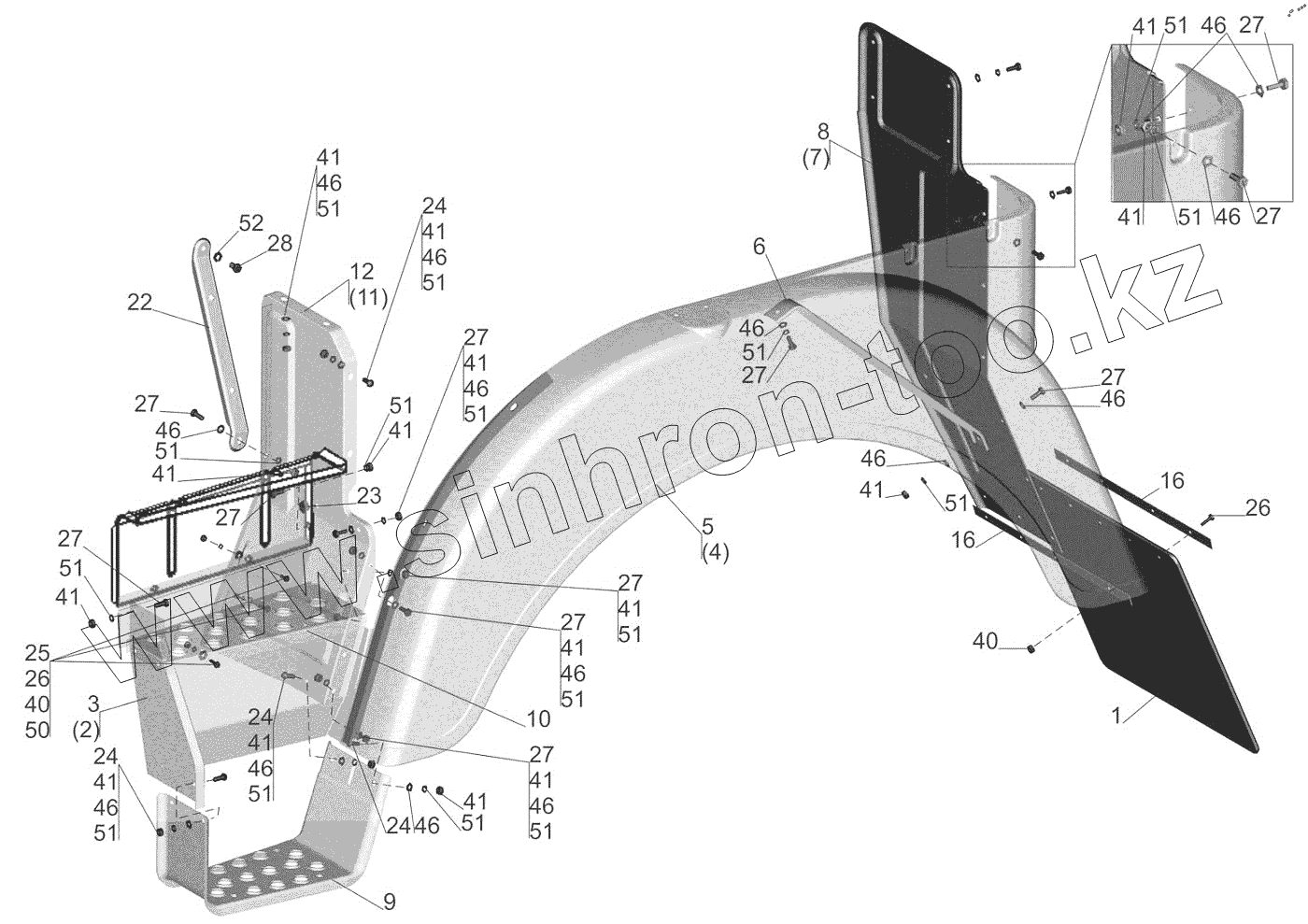

Каталог запасных частей к технике: МАЗ-6517X9-0000410. Установка оперения 642508-8400020

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
7
8
8
9
10
11
12
16
16
22
23
24
24
24
24
25
26
26
27
27
27
27
27
27
27
27
27
27
27
28
40
40
41
41
41
41
41
41
41
41
41
41
41
41
41
41
41
46
46
46
46
46
46
46
46
46
46
46
46
46
46
50
51
51
51
51
51
51
51
51
51
51
51
51
51
51
51
51
52
Позиция на иллюстрации Заводской номер детали Название детали
1 9758-8411111 Брызговик нижний
2 6317-8405010 Панель передняя правая
3 6317-8405011 Панель левая
4 642508-8403020 Крыло
5 642508-8403021 Крыло
6 5336-8403072 Раскос
7 642508-8403270 Брызговик
7 642508-8403270-000 Брызговик
8 642508-8403271 Брызговик
8 642508-8403271-000 Брызговик
9 6317-8405016 Подножка нижняя
10 6422-8405024 Подножка верхняя
11 6317-8405032 Панель правая
12 6317-8405033 Панель левая
14 6422-8405036 Панель задняя правая
15 6422-8405037 Панель задняя левая
16 97583-8511126 Накладка брызговика
22 5336-8405058 Раскос
23 378940 Заглушка М12х1,25
24 401025 Винт М8-6gх20
25 252037 Шайба 6
26 201420 Болт М6-6gх20
27 201456 Болт М8-6gх20
28 201495 Болт М10-6gх20
40 250508 Гайка М6-6Н
41 250510 Гайка М8-6Н
46 252005 Шайба 8
50 252134 Шайба 6Т
51 252135 Шайба 8Т
52 252136 Шайба 10.ОТ
