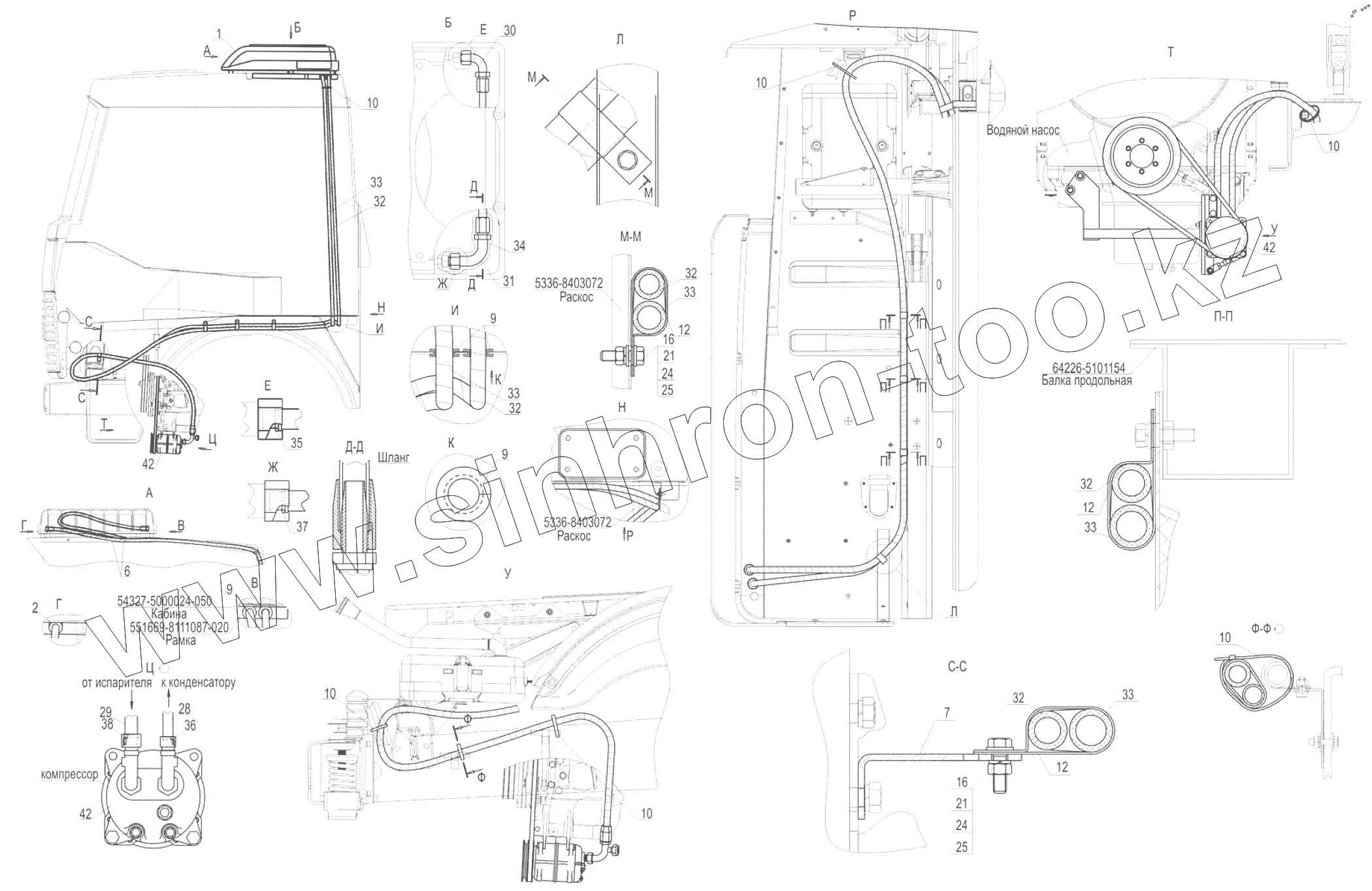

Каталог запасных частей к технике: МАЗ-6517X9-0000410. Установка кондиционера 642208-8100004-000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
6
7
9
9
9
10
10
10
10
10
10
12
12
12
16
16
21
21
24
24
25
25
28
29
30
31
32
32
32
32
32
33
33
33
33
33
34
35
36
37
38
42
42
42
Позиция на иллюстрации Заводской номер детали Название детали
1 533632-8100007-000 Установка накрышного блока кондиционера
2 631705-3700092-000 Установка электрооборудования кондиционера
6 643020-3506090 Лента 22x18x19
7 5335-3570186-10 Кронштейн
9 938-3724019 Уплотнитель
10 64221-3724628 Хомут
12 379191 Кляммер
16 201420 Болт М6-6gх20
21 250508 Гайка М6-6Н
24 252004 Шайба 6
25 252154 Шайба 6Л
28 9004740А Винтовой переходник
29 9004742A Винтовой переходник
30 9004739А Винтовой переходник NW10-90
31 9004745A Винтовой переходник
32 9004725A Напорный шланг
33 9004727А Всасывающий шланг NW12
34 9004746А Изолента
35 9004747А Кольцо ZSBNW10
36 9004748А Кольцо ZSBNW10
37 9004749А Кольцо ZSBNW12
38 9004750А Кольцо ZSBNW12
42 642208-8100010-000 Установка компрессора
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
