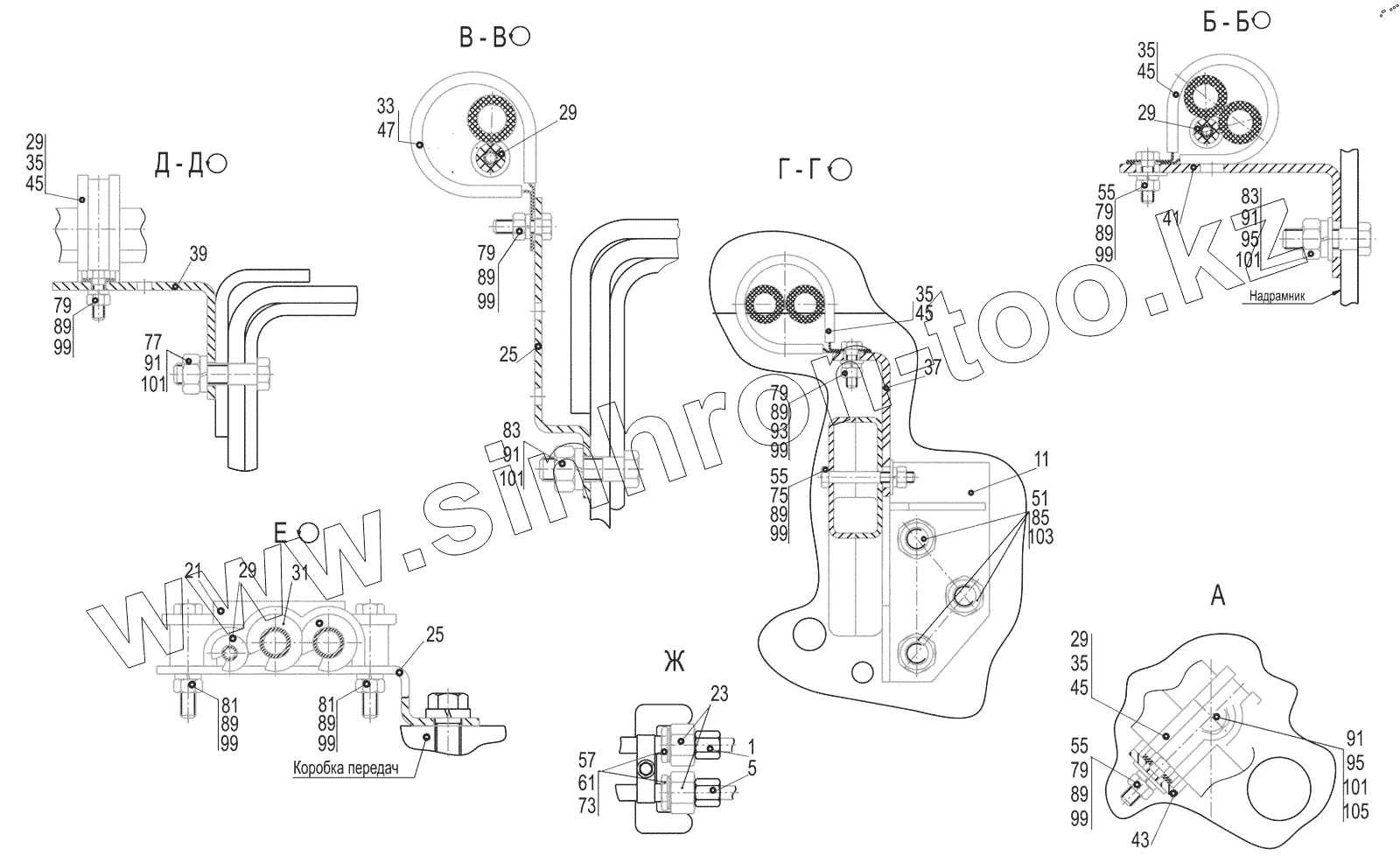

Каталог запасных частей к технике: МАЗ-6517X9-0000410. Крепление топливопроводов 6517X9-1104002-020

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
5
11
21
23
25
25
29
29
29
29
29
31
33
35
35
35
35
37
39
41
43
45
45
45
45
47
51
55
55
55
57
61
73
75
77
79
79
79
79
79
81
81
83
83
85
89
89
89
89
89
89
89
89
91
91
91
91
93
95
95
95
95
99
99
99
99
99
99
99
99
101
101
101
101
103
105
Позиция на иллюстрации Заводской номер детали Название детали
1 6517X9-1104492-010 Трубка всасывающая
3 6517X9-1104500-010 Трубка заборная
5 6517X9-1104586-020 Трубка отводящая
7 6517X9-1104610-010 Топливопровод
9 6517X9-1104617-000 Трубка отводящая от форсунок со шлангом
11 5309B5-1105019-000 Кронштейн
21 64221-1104012 Хомут
23 6517X9-1104013-000 Переходник
25 5336-1104016 Кронштейн
27 64221-1104019-001 Крышка
29 500-1104541-Б Втулка
31 500-1104542 Втулка
33 64227-3506027 Прокладка
35 64227-3506028 Прокладка
37 6317-3506052 Кронштейн
39 64221-3506066 Кронштейн
41 63031-3521050 Кронштейн
43 543268-3724294 Кронштейн
45 64221-3724632 Хомут
47 64221-3724633 Хомут
51 250514 Гайка М12-6Н
53 250636 Гайка М16х1,5-6Н
55 252037 Шайба 6
57 374837 Гайка М22x1,5-6
59 375960 Шайба 16
61 376145 Шайба 22
63 402766 Угольник
65 402814 Угольник
67 402815 Угольник
71 014-018-25-2-3 Кольцо
73 022-028-36-2-3 Кольцо
75 200217 Болт М6-6gх45
77 200315 Болт М10-6gх40
79 201420 Болт М6-6gх20
81 201428 Болт М6-6gх40
83 201501 Болт М10-6gх35
85 201542 Болт М12-6gх35
87 201544 Болт М12-6gх40
89 250508 Гайка М6-6Н
91 250512 Гайка М10-6Н
93 252004 Шайба 6
95 252006 Шайба 10
95 А.10.04.019 Шайба А.10.04.019
97 252007 Шайба 12
99 252134 Шайба 6Т
101 252136 Шайба 10.ОТ
103 252137 Шайба 12.ОТ
105 370906 Болт М10-6gх30
111 490RHH30MTC-D Фильтр водоотделитель
113 TSL-150-LHD Кабельная стяжка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
