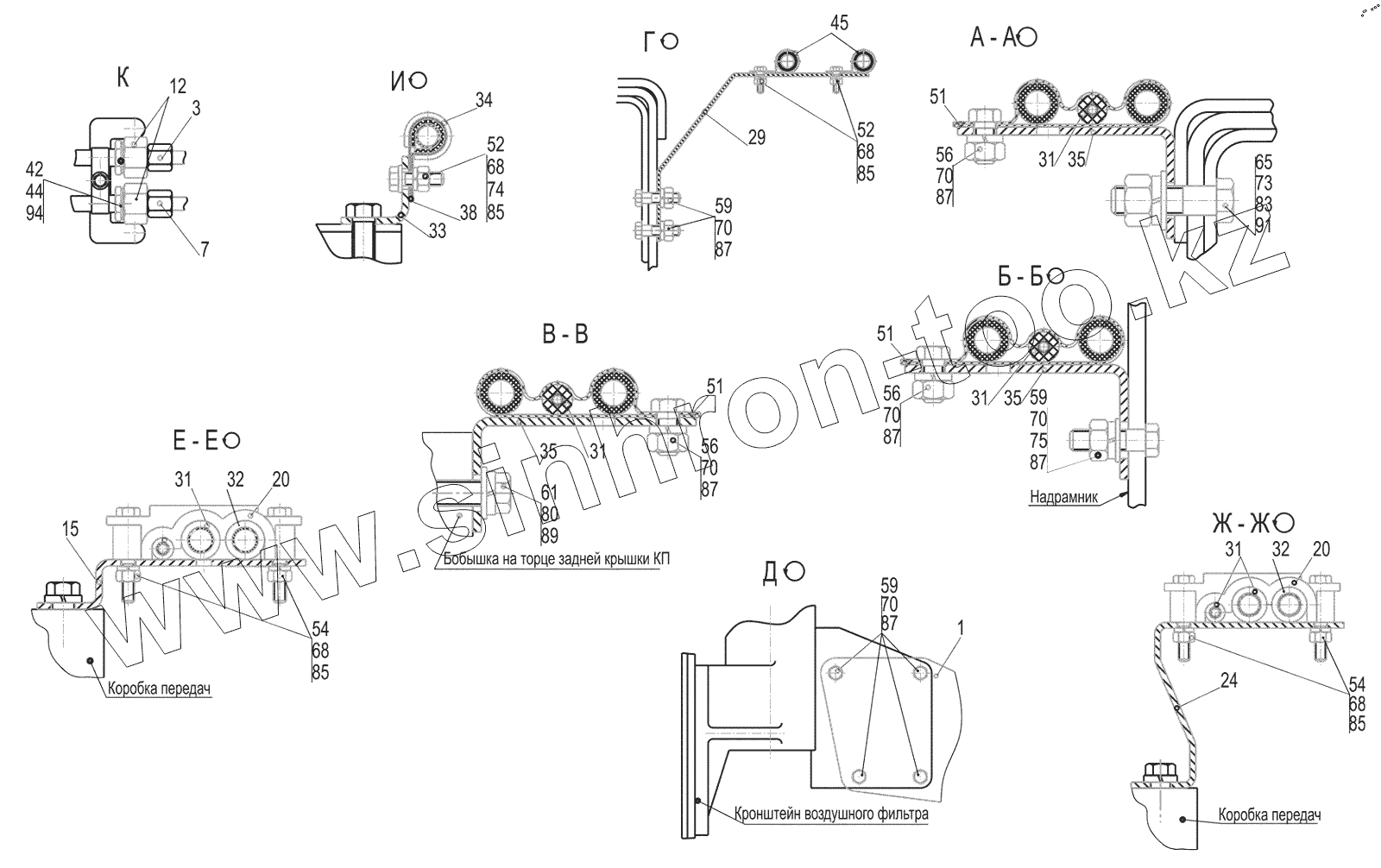

Каталог запасных частей к технике: МАЗ-6517X9-0000410. Крепление топливопроводов 6517X9-1104002-000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
3
7
12
15
20
20
24
29
31
31
31
31
31
32
32
33
34
35
35
35
38
42
44
45
52
52
54
54
59
59
59
61
65
68
68
68
68
70
70
70
70
70
70
73
74
75
75
80
83
85
85
85
85
87
87
87
87
87
87
89
91
94
Позиция на иллюстрации Заводской номер детали Название детали
1 631705-1104040-010 Кронштейн
3 6517X9-1104492-000 Трубка всасывающая
5 6517X9-1104500-000 Трубка заборная
7 6517X9-1104586-000 Трубка отводящая
9 651705-1104617-000 Трубка отводящая от форсунок
12 6517X9-1104013-000 Переходник
15 5336-1104016 Кронштейн
20 64221-1104012 Хомут
22 64221-3724632 Хомут
24 555102-1104016 Кронштейн
25 543268-3724294 Кронштейн
27 64221-1104019-001 Крышка
29 631705-1104023 Кронштейн
31 500-1104541-Б Втулка
32 500-1104542 Втулка
33 504В-3504046 Угольник оттяжной пружины
34 64227-3506027 Прокладка
35 63031-3521050 Кронштейн
36 64227-3506028 Прокладка
37 6430-3724624 Хомут
38 315407 Кляммер
39 250514 Гайка М12-6Н
40 252037 Шайба 6
41 250636 Гайка М16х1,5-6Н
42 374837 Гайка М22x1,5-6
43 375960 Шайба 16
44 376145 Шайба 22
45 401879 Кляммер
47 402766 Угольник
49 402814 Угольник
50 402815 Угольник
52 201420 Болт М6-6gх20
54 201428 Болт М6-6gх40
59 201501 Болт М10-6gх35
61 201540 Болт М12-6gх30
63 201542 Болт М12-6gх35
65 201593 Болт М14-6gх50
68 250508 Гайка М6-6Н
70 250512 Гайка М10-6Н
73 250558 Гайка М14-6Н
74 252004 Шайба 6
75 252006 Шайба 10
75 А.10.04.019 Шайба А.10.04.019
80 252007 Шайба 12
83 252016 Шайба 14
85 252134 Шайба 6Т
87 252136 Шайба 10.ОТ
89 252137 Шайба 12.ОТ
91 252138 Шайба 14.ОТ
93 014-018-25-2-3 Кольцо
94 022-028-36-2-3 Кольцо
95 490RHH30MTC-D Фильтр водоотделитель
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
