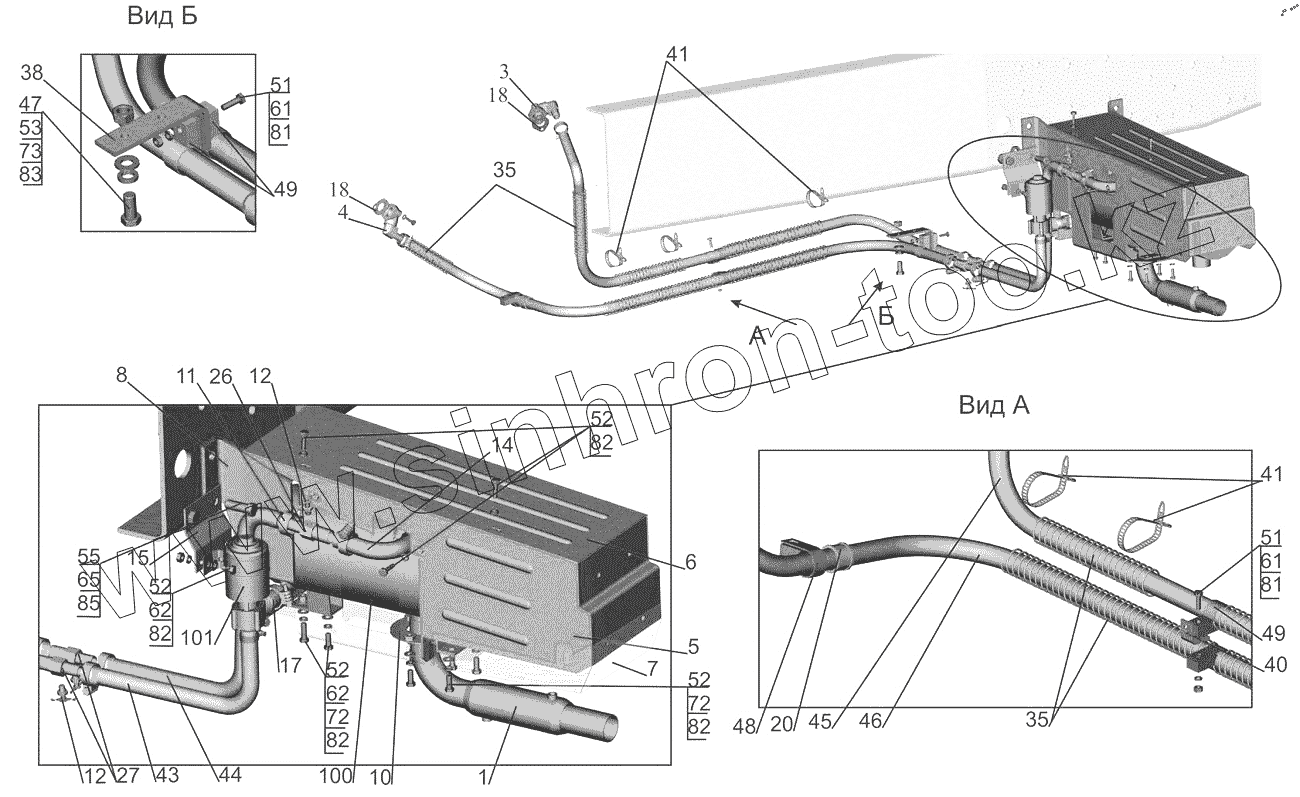

Каталог запасных частей к технике: МАЗ-6517X9-0000410. Крепление подогревателя 651705-1015001

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
3
4
5
6
7
8
10
11
11
11
12
12
14
15
17
18
18
20
26
27
35
35
38
40
41
41
43
44
45
46
47
48
49
49
51
51
52
52
52
52
53
55
61
61
62
62
65
72
72
73
81
81
82
82
82
82
83
85
100
110
Позиция на иллюстрации Заводской номер детали Название детали
1 6430-1015030-010 Труба выхлопная
3 544004-1015131 Фланец подводящий левый
4 544004-1015131-010 Фланец подводящий левый
5 6430-1015215 Кожух
6 6430-1015216-010 Кожух подогревателя
7 651705-1015215-000 Кожух
8 6430-1015616-010 Кронштейн
10 6430-1015642 Пластина
11 TORRO 20-32/972 Хомут
11 F16 KAE 020032 VAA Хомут 20-32
11 64229-1303160 Хомут d=28
12 64229-1305010 Краник сливной
13 F16 KAE 020032 VAA Хомут 20-32
13 6430-8101476 Хомут
13 TORRO 20-32/972 Хомут
14 64221-1015063-001 Шланг
15 651705-1015070 Кронштейн
17 64229-1015136 Шланг (L=115мм)
18 500-1015146 Прокладка фланца
20 544004-1015146 Прокладка
26 4370-1015655 Переходник
27 544004-1015655 Переходник
35 438041-1015067 Пружина предохранительная
38 544008-3506056 Кронштейн
40 504B-3504046 Угольник
41 6430-3724624 Хомут
43 643069-8101030 Шланг
44 555035-8101037 Шланг
45 543205-8101042 Шланг
46 642208-8101042 Шланг (L=1800мм, рукав 20x29-1,6)
47 250514 Гайка М12-6Н
48 379201 Кляммер
49 379673 Кляммер
50 375964 Шайба 16
51 201420 Болт М6-6gх20
52 201460 Болт М8-6gх30
53 201538 Болт М12-6gх25
54 201456 Болт М8-6gх20
55 201614 Болт М14х1,5-6gх40
61 250508 Гайка М6-6Н
62 250510 Гайка М8-6Н
65 250559 Гайка М14х1,5-6Н
71 252004 Шайба 6
72 252005 Шайба 8
73 252007 Шайба 12
81 252134 Шайба 6Т
82 252135 Шайба 8Т
83 252137 Шайба 12.ОТ
85 252158 Шайба 14Л
100 15.8106.000-15 Подогреватель жидкостный
110 1542.3730.000-10 Электронасос
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
