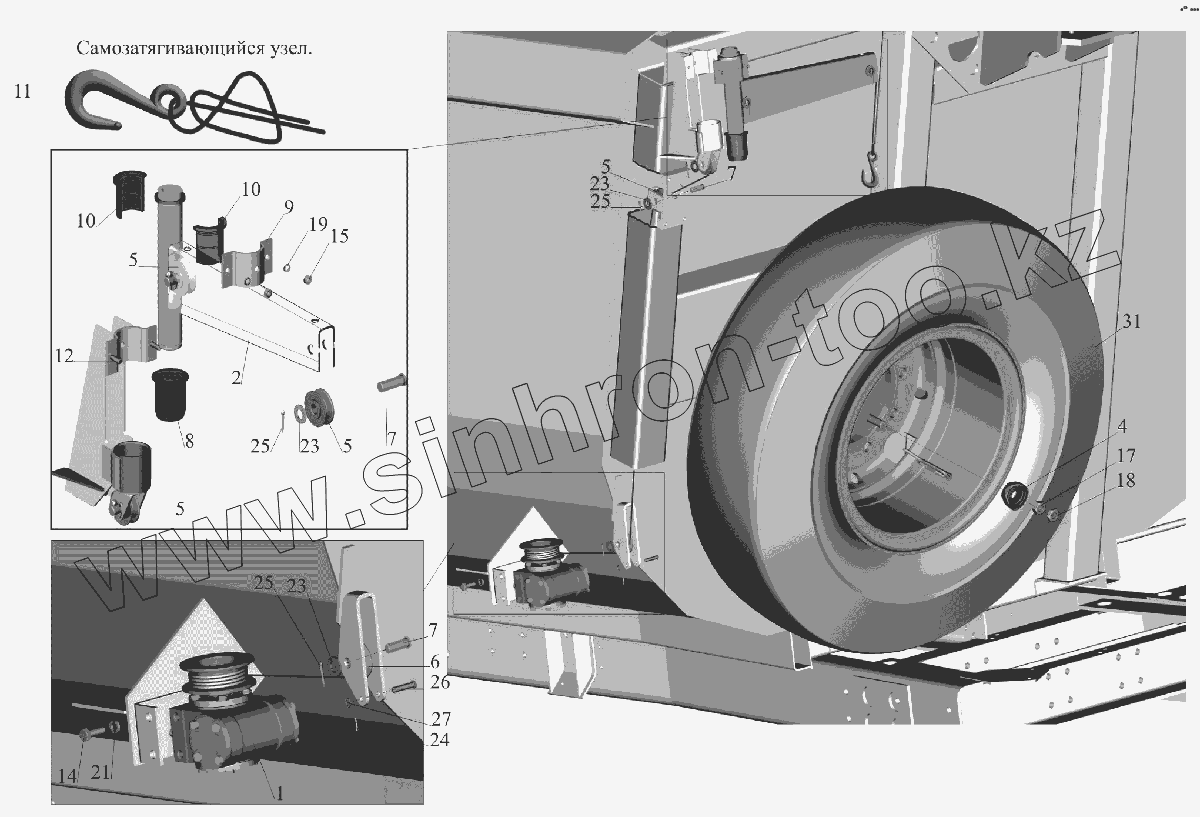

Каталог запасных частей к технике: МАЗ-6516V8-520 (6516V8-540). Установка запасного колеса

Тип техники

Марка

Модель

Схема

1

2

4

5

5

5

5

6

7

7

7

8

9

10

10

11

12

14

15

17

18

19

21

23

23

23

24

25

25

25

26

27

31

31

Позиция на иллюстрации	Заводской номер детали		Название детали
1	5516-3108210		Подъемник
2	5516-3108241		Траверса
4	5336-3101050-01		Прижим
5	6317-3105252-10		Ролик
6	6317-3105252-020		Ролик
7	5516-3108254		Ось
8	5434-3108257		Втулка нижняя
9	5434-3108291		Крышка вкладыша
10	5434-3108294		Вкладыш верхний
11	215-8502180-Б		Крюк
12	201460		Болт М8-6gх30
14	201540		Болт М12-6gх30
15	250510		Гайка М8-6Н
17	250565		Гайка М20х1,5-6Н
18	250640		Гайка М20х1,5
19	252135		Шайба 8Т
21	252137		Шайба 12.ОТ
23	252017		Шайба 16
24	258038		Шплинт 3,2х16
25	258053		Шплинт 4х25
26	260041		Палец 8х42
27	375451		Шайба 8
31	6501-3101011-720		Колесо и шина
31	6501-3101011-722		Колесо и шина

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
