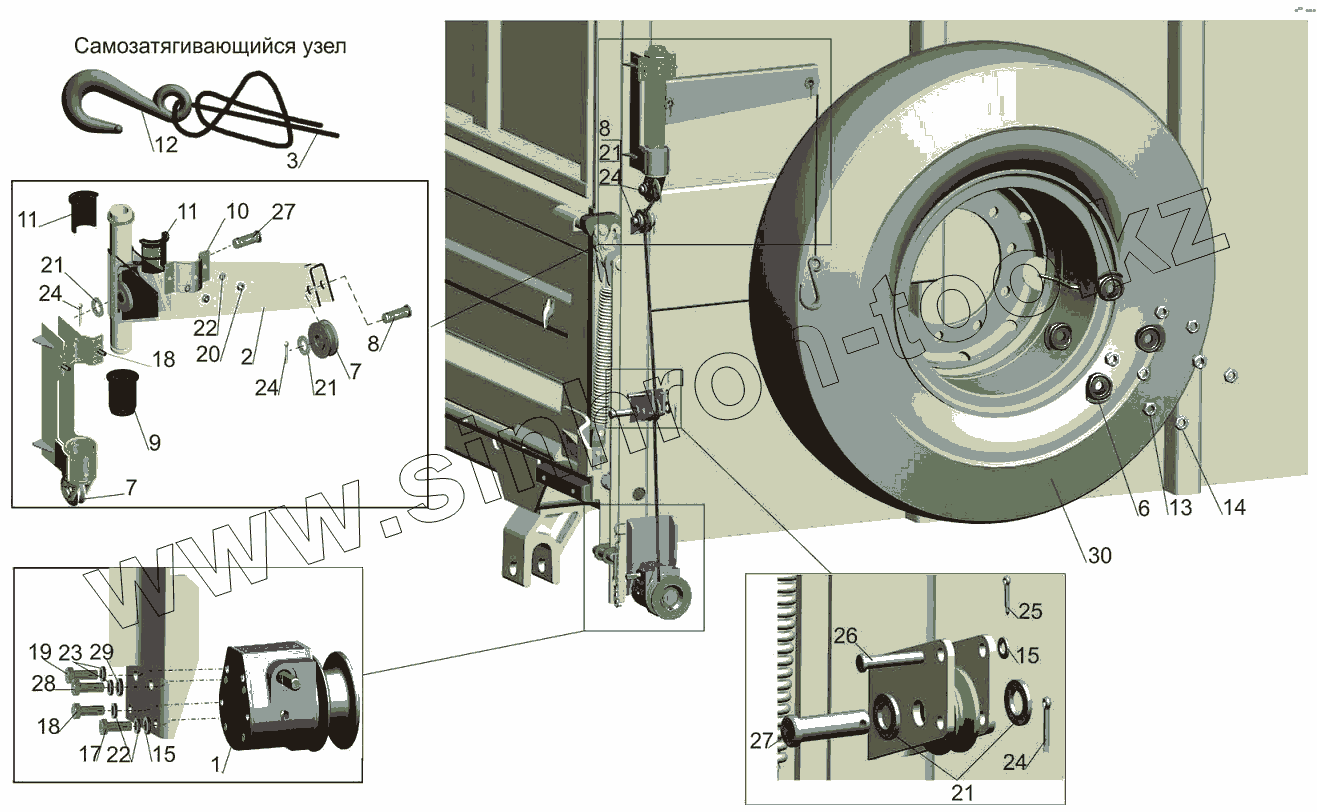

Каталог запасных частей к технике: МАЗ-6501B9. Установка запасного колеса

Тип техники

Марка

Модель

Схема

1

2

3

6

7

7

8

8

9

10

11

11

12

13

14

15

15

17

18

18

19

20

21

21

21

21

22

22

23

24

24

24

24

27

27

28

29

30

30

30

30

30

30

Позиция на иллюстрации	Заводской номер детали		Название детали
1	5440-3108210		Подъемник
2	551605-3108241		Траверса
3	5434-3108280		Канат
6	5336-3101050-01		Прижим
7	6317-3105252-10		Ролик
8	5516-3108254		Ось
9	5434-3108257		Втулка нижняя
10	5434-3108291		Крышка вкладыша
11	5434-3108294		Вкладыш верхний
12	215-8502180-Б		Крюк
13	250565		Гайка М20х1,5-6Н
14	250640		Гайка М20х1,5
15	375451		Шайба 8
17	200263		Болт М8-6gх35
18	201460		Болт М8-6gх30
19	201497		Болт М10-6gх25
20	250510		Гайка М8-6Н
21	252017		Шайба 16
22	252135		Шайба 8Т
23	252136		Шайба 10.ОТ
24	258053		Шплинт 4х25
27	260138		Палец 16х55
28	201499		Болт М10-6gх30
29	252006		Шайба 10
30	5516-3101011-10		Колесо, камера и покрышка
30	551607-3101011-10		Колесо камера и покрышка
30	6501-3101011-720		Колесо и шина
30	6501-3101011-722		Колесо и шина
30	5309-3101011		Колесо и шина
30	5309-3101011-700		Колесо и шина

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
