  5. Установка шлангов отопителя 544019-8100006-010

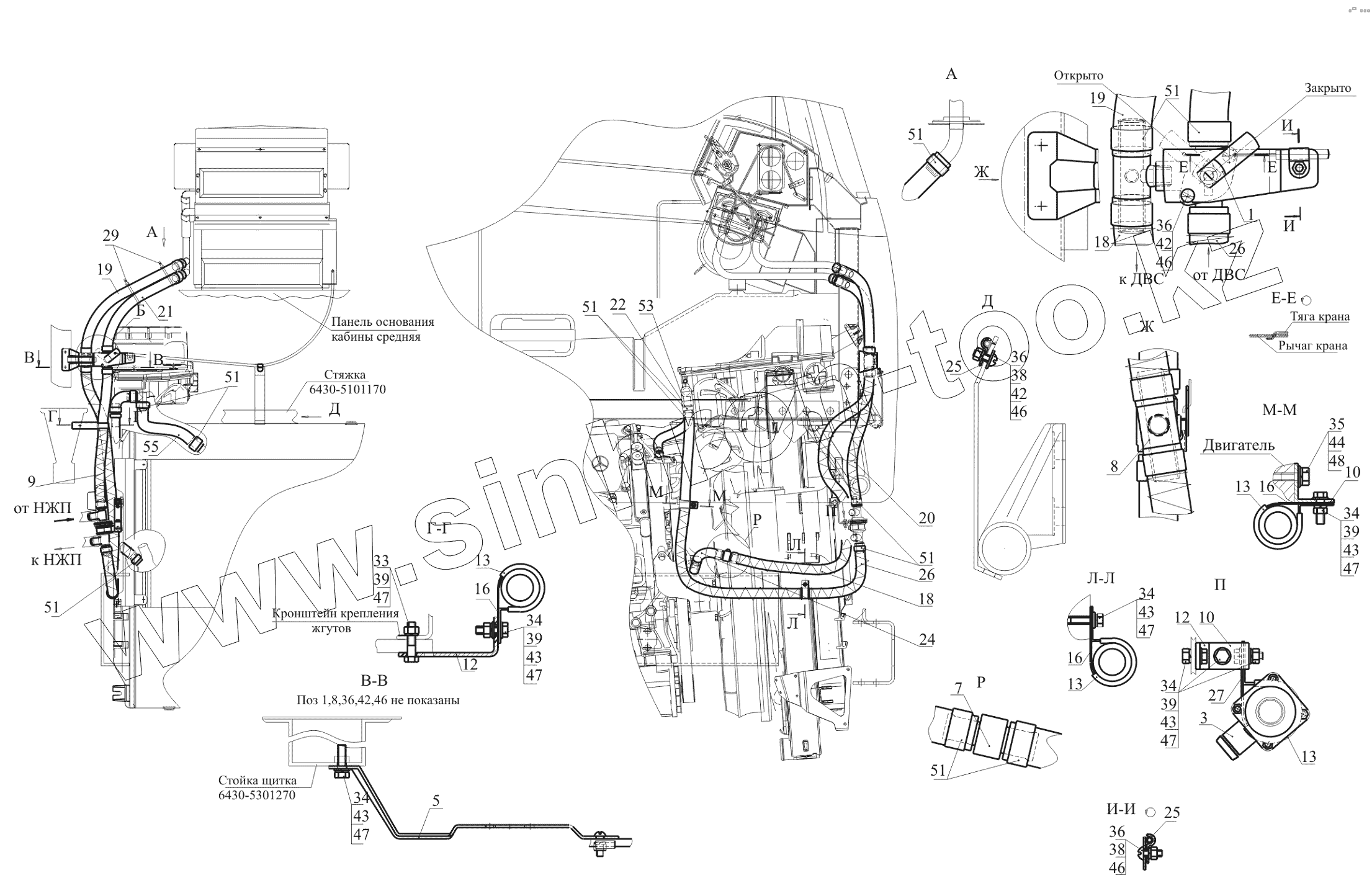

Каталог запасных частей к технике: МАЗ-650119. Установка шлангов отопителя 544019-8100006-010

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
6430-5101170
6430-5301270
1
3
5
7
8
9
10
10
12
12
13
13
13
13
16
16
16
18
18
19
19
20
21
22
24
25
25
26
26
27
29
33
34
34
34
34
34
35
36
36
36
38
38
39
39
39
39
42
42
43
43
43
43
43
44
46
46
46
47
47
47
47
47
47
48
51
51
51
51
51
51
51
51
53
55
Позиция на иллюстрации Заводской номер детали Название детали
6430-5101170 6430-5101170 Стяжка
6430-5301270 6430-5301270 Стойка щитка
1 6430-8101150-010 Кран управления отопителя
3 643008-8101400 Клапан обратный
5 5440-8101191 Кронштейн
7 643008-8101347 Переходник
8 643069-8101373 Тройник
9 535A-3408046 Пружина
10 504B-3504046 Угольник
12 5335-3570186-10 Кронштейн
13 64227-3506027 Прокладка
16 64221-3724633 Хомут
18 543205-8101039 Шланг
19 643069-8101030 Шланг
20 437041-1015080 Шланг
21 544004-8101030 Шланг (L=390мм, рукав 20x29-1,6)
22 544019-8101347 Переходник
24 64221-1015063 Шланг
25 6430-8406073 Прижим
26 544004-8101032 Шланг
27 379673 Кляммер
29 6430-3724624 Хомут
33 370536 Болт М6-6gх30
34 201420 Болт М6-6gх20
35 201456 Болт М8-6gх20
36 220079 Винт М5-6gх14
38 250464 Гайка М5-6Н
39 250508 Гайка М6-6Н
42 252036 Шайба 5
43 252004 Шайба 6
44 252005 Шайба 8
46 252133 Шайба 5Т
47 252154 Шайба 6Л
48 252155 Шайба 8Л
51 TORRO25-40/9-C7W2 Хомут
51 F16KAE025040VAA Хомут 25-40
53 270003186 Угловой патрубок
55 А9425063135 Шланг
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
