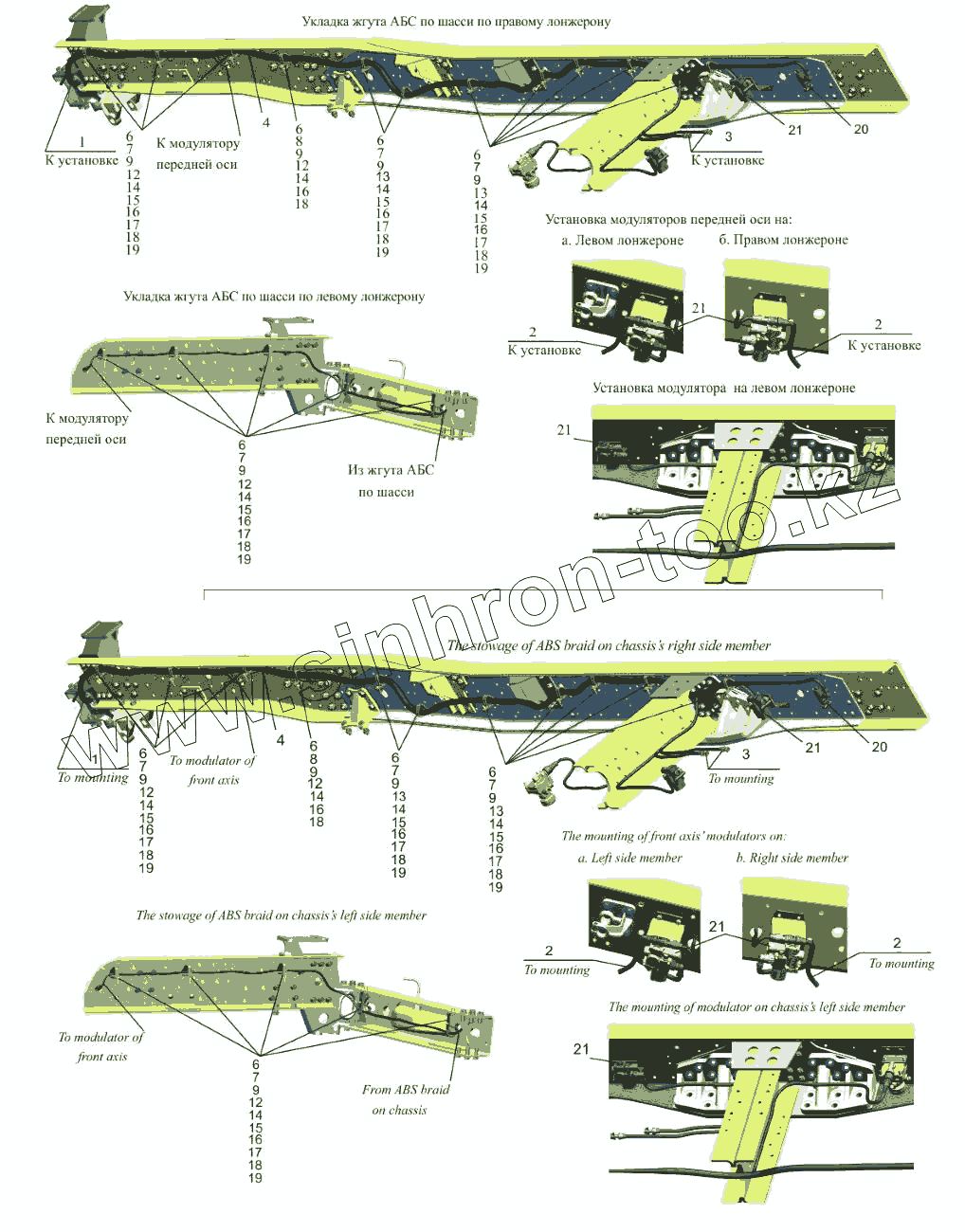

Каталог запасных частей к технике: МАЗ-650108. Установка электрооборудования АБС

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
2
2
3
3
4
4
6
6
6
6
6
6
6
6
6
6
7
7
7
7
7
7
7
7
8
8
9
9
9
9
9
9
9
9
9
9
12
12
12
12
12
12
13
13
13
13
14
14
14
14
14
14
14
14
14
14
15
15
15
15
15
15
15
15
16
16
16
16
16
16
16
16
16
16
17
17
17
17
17
17
17
17
18
18
18
18
18
18
18
18
18
18
19
19
19
19
19
19
19
19
Позиция на иллюстрации Заводской номер детали Название детали
1 Расположениеэлементов Расположение элементов электронных систем в кабине автомобиля
2 УстановкадатчикаАБС Установка датчика АБС
3 УстановкадатчикаАБС Установка датчика АБС
4 650108-3724760 Жгут АБС по шасси
6 64227-3506028 Прокладка
7 5335-3570186-10 Кронштейн
8 543268-3724294 Кронштейн
9 64221-3724634 Хомут
12 201458 Болт М8-6gх25
13 201460 Болт М8-6gх30
14 250508 Гайка М6-6Н
15 250510 Гайка М8-6Н
16 252004 Шайба 6
17 252005 Шайба 8
18 252154 Шайба 6Л
19 252155 Шайба 8Л
22 4410400130 Датчик давления
23 4721950550 Модулятор АБС
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
