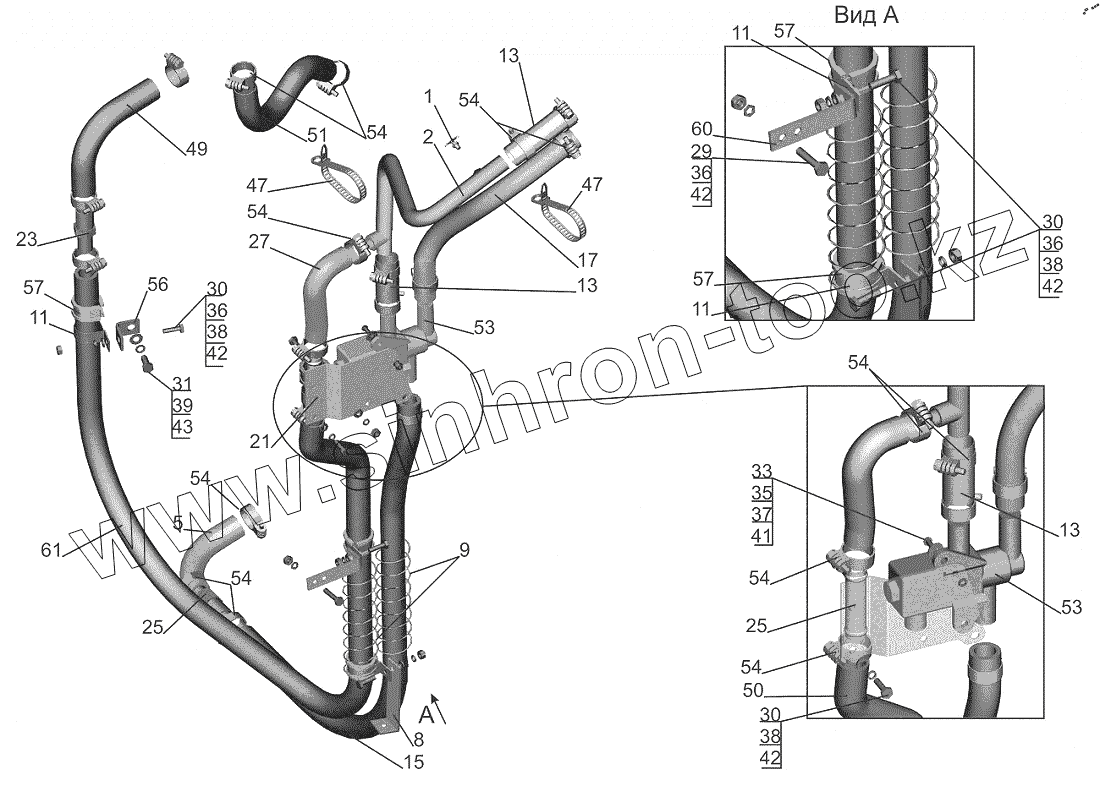

Каталог запасных частей к технике: МАЗ-643018. Установка шлангов отопителя 544019-8100006-020

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
5
8
9
11
11
11
13
13
13
15
17
21
23
25
25
27
27
29
30
30
30
31
33
35
36
36
36
37
38
38
38
39
41
42
42
42
42
43
47
47
49
51
53
53
53
53
53
53
54
54
54
54
54
54
54
54
54
54
54
54
54
54
54
54
54
54
54
54
54
54
54
54
54
54
54
54
54
54
54
54
54
54
54
54
56
57
57
57
60
61
Позиция на иллюстрации Заводской номер детали Название детали
1 64229-1305010 Краник сливной
2 544069-8101390 Трубка
5 64221-1015063-001 Шланг
8 64302-1015296 Кронштейн
9 438041-1015067 Пружина предохранительная
11 64227-3506027 Прокладка
13 6430-8101036 Шланг (L=70мм, рукав 20х29-1,6)
15 543205-8101039 Шланг
17 543205-8101040 Шланг (L=290мм, рукав 20х29-1,6)
21 544069-8101191 Кронштейн
23 544019-8101347 Переходник
25 643008-8101347 Переходник
27 643008-8101351 Шланг
27 643008-8101351-001 Шланг
29 370536 Болт М6-6gх30
30 201420 Болт М6-6gх20
31 201456 Болт М8-6gх20
33 220079 Винт М5-6gх14
35 250464 Гайка М5-6Н
36 250508 Гайка М6-6Н
37 252036 Шайба 5
38 252004 Шайба 6
39 252005 Шайба 8
41 252133 Шайба 5Т
42 252154 Шайба 6Л
43 252155 Шайба 8Л
47 8320250 Кабельная стяжка
49 270 003 186 Угловой патрубок
51 А 942 506 31 35 Шланг
53 КЭТ 07-01 Клапан электромагнитный
53 КЭO-01 Клапан электромагнитный
54 WD12 25-40 C7 W2 Хомут червячный
54 F16 KBE 025 040 VAA Хомут червячный
54 TORRO 25-40/9-C7 W2 Хомут
54 25-40/1272 Хомут червячный
56 504В-3504046 Угольник оттяжной пружины
57 64221-3724633 Хомут
60 5335-3570186-10 Кронштейн
61 544008-8101030 Шланг
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
