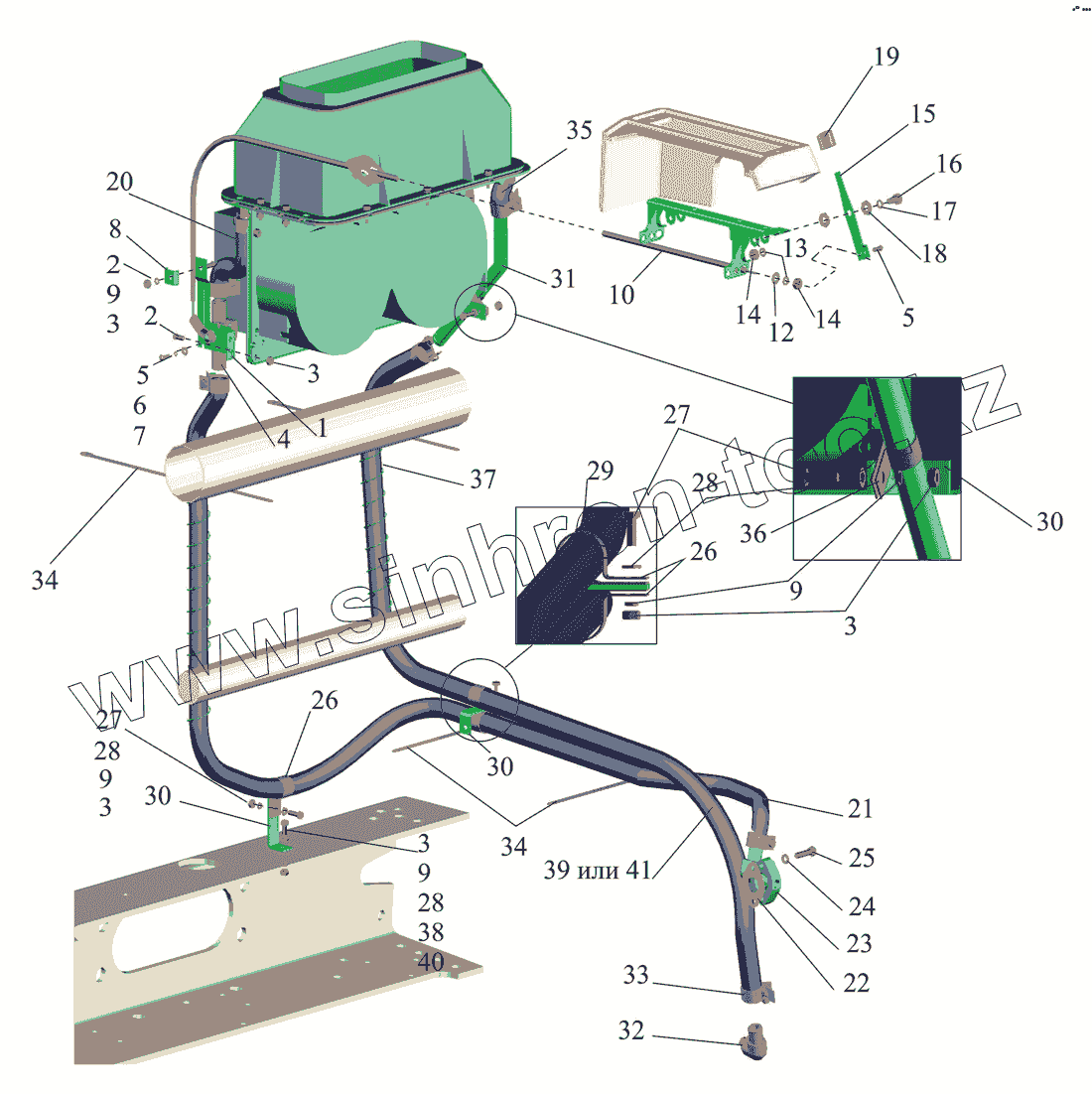

Каталог запасных частей к технике: МАЗ-642505, 642508. Установка шлангов и крана управления отопителем

Тип техники

Марка

Модель

Схема

1

2

2

3

3

3

3

3

4

5

5

6

7

8

9

9

9

9

10

12

13

14

14

15

16

17

18

19

20

21

22

23

24

25

26

26

27

27

28

28

28

29

30

30

30

31

32

33

33

34

34

35

36

37

38

39

40

40

41

Позиция на иллюстрации	Заводской номер детали		Название детали
1	64221-8101191		Кронштейн
2	220107		Винт М6-6gх20
3	250508		Гайка М6-6Н
4	6430-8101150		Кран управления отопителя
5	220077		Винт М5-6gх10
6	252133		Шайба 5Т
7	252003		Шайба 5
8	64221-8109044		Прижим
9	252154		Шайба 6Л
10	64221-8109133		Тяга нижняя
12	252005		Шайба 8
13	252155		Шайба 8Л
14	250510		Гайка М8-6Н
15	64221-8109036		Рычаг
16	64221-8109026		Ось
17	252156		Шайба 10Л
18	5336-8109032		Шайба
19	64221-8109048		Рукоятка
20	437040-8101036		Шланг (L=170мм, рукав 20х29-1,6)
21	437040-8101039		Шланг (L=1700мм, рукав 20х29-1,6)
22	500-1015146		Прокладка фланца
23	6430-8101338		Фланец подводящий
24	252135		Шайба 8Т
25	201460		Болт М8-6gх30
26	64221-3724633		Хомут
27	201420		Болт М6-6gх20
28	252004		Шайба 6
29	64227-3506027		Прокладка
30	5335-3570186-10		Кронштейн
31	642205-8101395		Трубка
32	543205-8101364		Угольник
33	Torro		Хомут
33	6430-8101476		Хомут
34	64221-3724628		Хомут
35	6430-8101036		Шланг (L=70мм, рукав 20х29-1,6)
36	379168		Кляммер
37	535A-3408046		Пружина
38	252037		Шайба 6
39	543205-8101042		Шланг
40	201422		Болт М6-6gх25
40	459-3471508		Болт М6-6gх25-8.8
41	642208-8101042		Шланг (L=1800мм, рукав 20x29-1,6)

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
