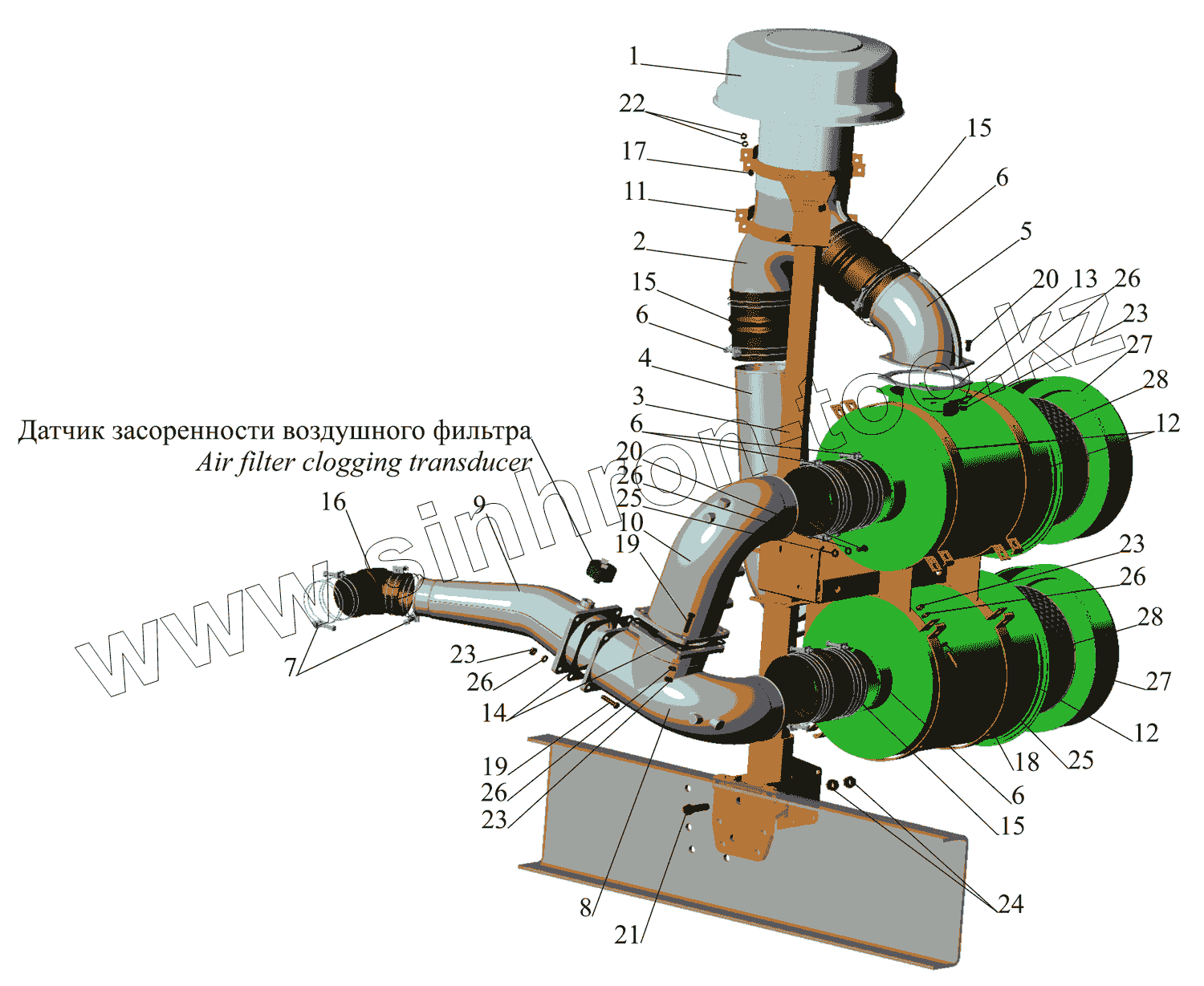

Каталог запасных частей к технике: МАЗ-642505, 642508. Система питания воздухом

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

6

6

6

7

8

9

9

10

11

12

12

13

14

15

15

15

16

17

18

19

19

20

20

21

22

23

23

23

23

24

25

25

26

26

26

26

26

27

27

27

28

28

Позиция на иллюстрации	Заводской номер детали		Название детали
1	6317-1109024		Воздухозаборник
2	6317-1109025		Труба
3	6317-1109110		Кронштейн
4	6317-1109240		Патрубок
5	6317-1109338		Патрубок
6	64229-1109468		Хомут
7	64229-1109460		Хомут
8	6317-1109030		Переходник
9	631705-1109030		Труба
9	631708-1109030		Труба
10	6317-1109036-10		Переходник
11	6317-1109092		Хомут
12	6422-1109118		Хомут
13	515Б-1109142		Прокладка
14	6317-1109142		Прокладка
15	6422-1109144-01		Переходник
16	64227-1109375-01		Уплотнитель
17	201460		Болт М8-6gх30
18	200317		Болт М10-6gх45
19	200315		Болт М10-6gх40
20	201497		Болт М10-6gх25
21	202123		Болт М16-6gх50
22	250510		Гайка М8-6Н
23	250512		Гайка М10-6Н
24	250560		Гайка М16-6Н
25	252006		Шайба 10
26	252136		Шайба 10.ОТ
27	238Н-1109010-20		Фильтр воздушный в сборе
27	238Н-1109010-21		Фильтр воздушный
28	238Н-1109080		Элемент фильтрующий

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
