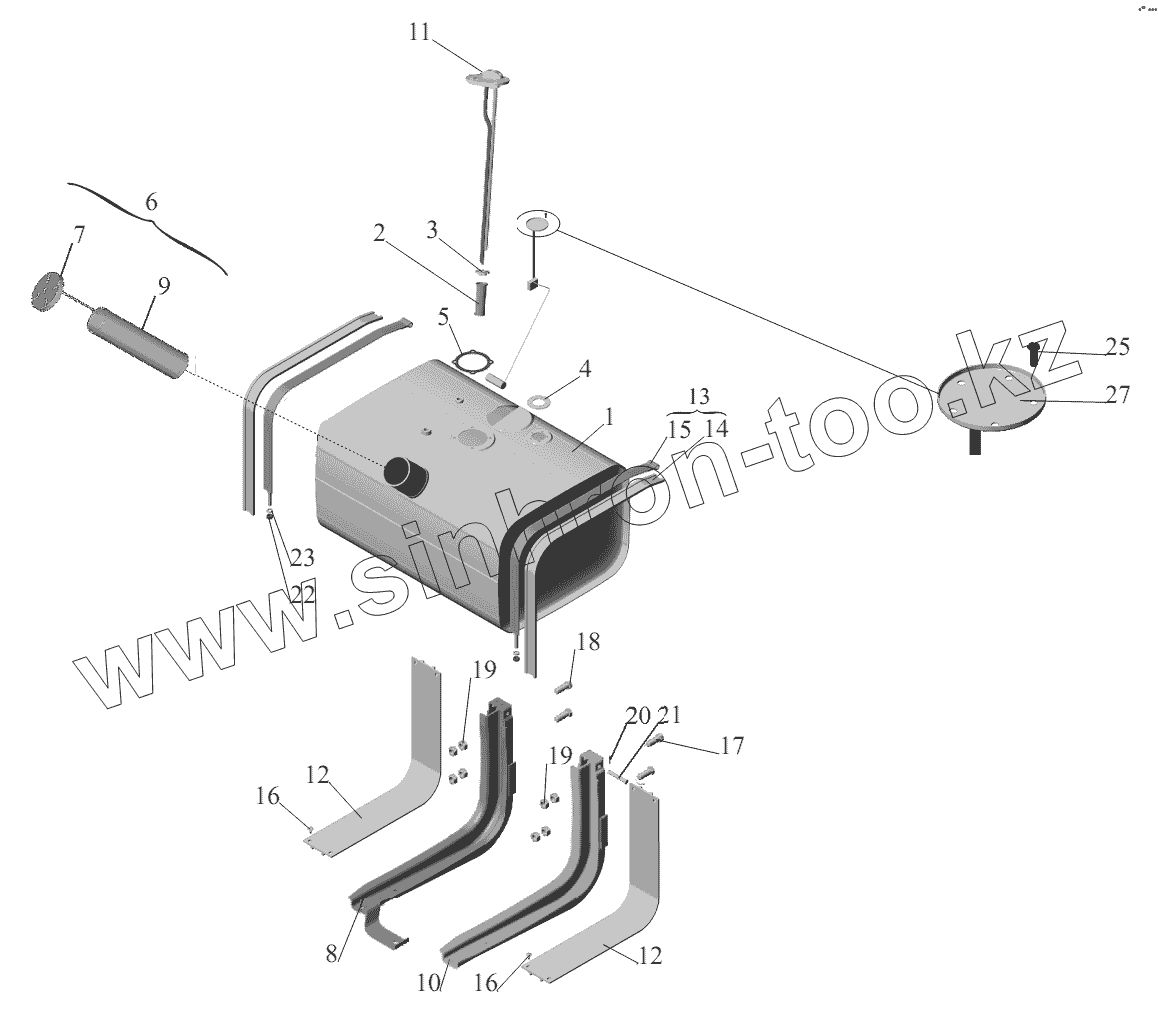

Каталог запасных частей к технике: МАЗ-6422, 5432. Крепление топливного бака 6422-1101002-010

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

12

13

14

15

16

16

17

18

19

19

20

21

22

23

25

27

Позиция на иллюстрации	Заводской номер детали		Название детали
1	54321-1101010-001		Бак
2	5551-8608111		Фильтр
3	54321-1105020		Крышка фильтра
4	200-3806026		Прокладка
5	500-1105013		Прокладка
6	6430-1101083-001		Труба наливная с пробкой
7	6430-1103010		Пробка
8	6422-1101103-10		Кронштейн бака
9	6430-1101090-001		Фильтр наливной трубы
10	6422-1101102		Кронштейн бака
11	54321-1105011-001		Крышка
12	6422-1101133		Прокладка кронштейна
13	6422-1101110-01		Хомут с прокладкой
14	5428-1101114		Прокладка хомута
15	6422-1101107-01		Хомут
16	212-8402036		Буфер
17	372780		Болт М18х1,5-6gх75
18	372787		Болт М18х1,5-6gх50
19	250563		Гайка М18х1,5
20	258052		Шплинт 4х20
21	260099		Палец 12х80
22	250515		Гайка М12х1,25-6Н
23	252137		Шайба 12.ОТ
24	201460		Болт М8-6gх30
25	220077		Винт М5-6gх10
26	375458		Шайба 8
27	АДЮИ.407511.002		Датчик уровня топлива

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
