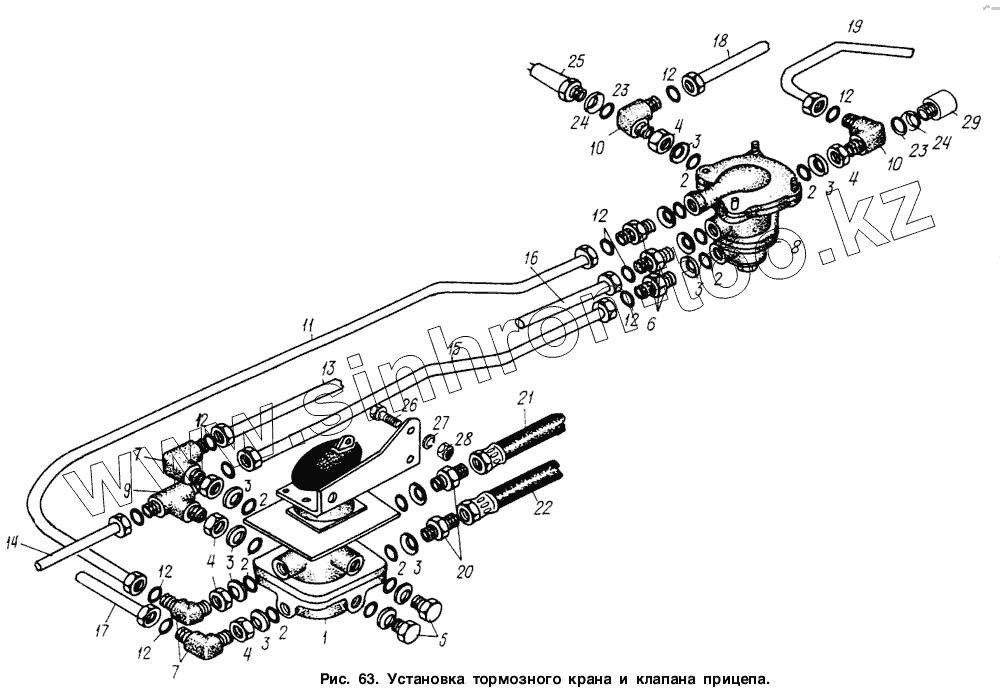

Каталог запасных частей к технике: МАЗ-6317. Установка тормозного крана и клапана прицепа
1
2
2
2
2
2
2
2
3
3
3
3
3
3
3
4
4
4
4
5
6
7
7
8
9
10
10
11
12
12
12
12
12
12
12
13
14
15
16
17
18
19
20
21
22
23
23
24
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 100-3514008 | Кран с рычагом в сборе | |
| 2 | 020-025-30-2-3 | Кольцо | |
| 3 | 376145 | Шайба 22 | |
| 4 | 374939 | Гайка М22х1,5-6Н | |
| 5 | 378609 | Пробка | |
| 6 | 404304 | Штуцер | |
| 7 | 402741 | Угольник | |
| 8 | 100-3522010 | Клапан инверсионный | |
| 9 | 403033 | Тройник | |
| 10 | 403041 | Тройник | |
| 11 | 6317-3506183 | Трубка | |
| 12 | 008-011-19-2-3 | Кольцо | |
| 13 | 6317-3506282 | Трубка | |
| 14 | 6317-3506348 | Трубка | |
| 15 | 6317-3506148 | Трубка | |
| 16 | 6317-3506180 | Трубка | |
| 17 | 6317-3506282 | Трубка | |
| 18 | 6317-3506134 | Трубка | |
| 19 | 6317-3506352 | Трубка | |
| 20 | 404314 | Штуцер | |
| 21 | 533601-3506085-01 | Шланг | |
| 22 | 642201-3506085-01 | Шланг | |
| 23 | 010-014-25-2-3 | Кольцо | |
| 24 | 375818 | Шайба 12 | |
| 25 | ММ125Д-3810600Э | Включатель пневматический сигнала торможения, блокировки | |
| 26 | 201497 | Болт М10-6gх25 | |
| 27 | 252136 | Шайба 10.ОТ | |
| 28 | 250512 | Гайка М10-6Н | |
| 29 | ММ125Д-3810600Э | Включатель пневматический сигнала торможения, блокировки |
